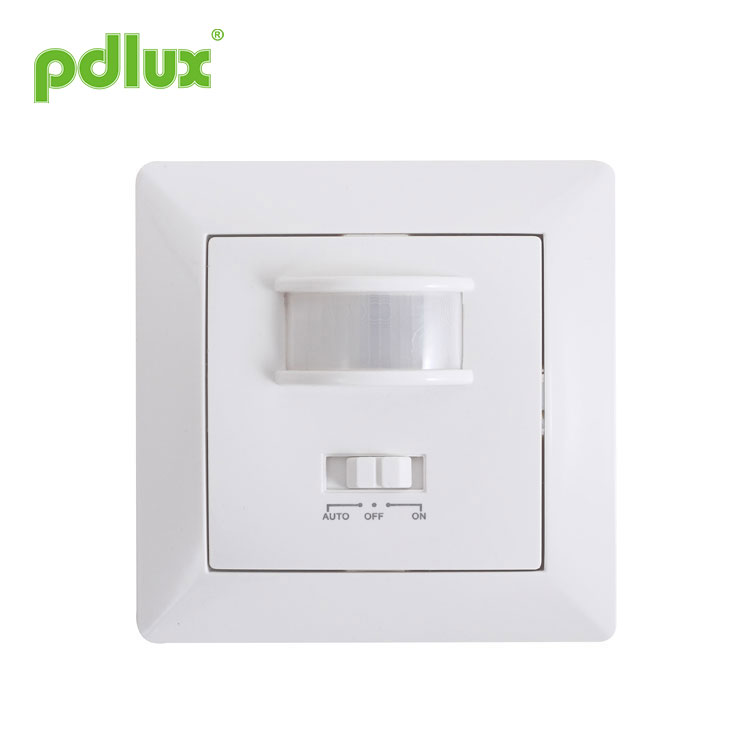

Quadratischer PIR-Infrarot-Bewegungssensor

Als professioneller Hersteller von quadratischen PIR-Infrarot-Bewegungssensoren können Sie sicher sein, dass Sie quadratische PIR-Infrarot-Bewegungssensoren in unserer Fabrik kaufen. Wir bieten Ihnen den besten Kundendienst und eine pünktliche Lieferung.

Modell:PD-PIR220

Anfrage absenden

Anleitung zum Infrarot-Bewegungssensor PD-PIR220

PRODUKTINFORMATION
PD-PIR220 ist ein Infrarotsensor der neuen Generation, der im Rahmen unserer langfristigen Marktprognose und -untersuchung entwickelt wurde.
Es hat eine starke Stabilität, es ist multifunktional und praktischCal, gutes Aussehen, breite Arbeitsspannung, bequeme Installation, Erkennungsanzeige, Multi-Arbeitsmodus usw. Es verwendet die SMT-Technik. Es entspricht dem europäischen Standard und eignet sich für die automatische Steuerung von Privathaushalten, Hotels und Unternehmen.

SPEZIFIKATIONEN

Stromquelle: 220-240 V/AC
Netzfrequenz: 50 Hz
Nennlast: 500 W Max. Wolfram (cosφ=1)
Erfassungswinkel: >140°
Erfassungsbereich: 10 ± 2 m max. (22 °C)
Lichtsteuerung: 3LUX ~ 1000LUX (einstellbar)
Zeiteinstellung: 10 ± 3 Sek. ~ 10 ± 2 Min. (einstellbar)

Installationshöhe: 0,4 m ~ 1,8 m
Stromverbrauch: 0,45 W (statisch 0,1 W)
Erkennungsbewegungsgeschwindigkeit: 0,6 ~ 1,5 m/s
Empfindlichkeit der Tonsteuerung: 30 dB ~ 90 dB (einstellbar)
Arbeitsfeuchtigkeit: <93℅RH
Arbeitstemperatur: -10~+40℃

SENSORINFORMATIONEN

FUNKTION
Multifunktion: Es verfügt über EIN-/AUS-Funktionen, Lichtsteuerung, hochempfindliche Klangsteuerung, große Entfernungen und Infrarot-Erkennungsfunktionen mit großer Reichweite.

Praktisch: Durch die Lichtsteuerung kann die Musiksteuerung und das Umgebungslicht gesteuert werden, wenn der Sensor funktioniert. Es kann bei unterschiedlichem Umgebungslicht Tag und Nacht betrieben werden, es kann aber auch nur bei schwachem Umgebungslicht betrieben werden; Die Zeiteinstellung kann im festgelegten Bereich selbst angepasst werden. Infrarot-Induktion und Schallsteuerungsempfindlichkeit können von Ihnen selbst gesteuert werden;

Gutes Aussehen: Das Oberflächendesign ist einfach, ansprechend, verliert aber nicht an Großzügigkeit, der Stil ist elegant, es wird nach der Installation kein zufälliges Gefühl hinterlassen;

Breite Arbeitsspannung: 220–240 V/AC 50 Hz. Sie werden sich keine Sorgen machen, wenn Sie mit PD-PIR220 durch ganz Europa reisen;

Bequeme Installation: Zwei Installationsmodi zur Auswahl. Es kann in einer runden oder quadratischen Anschlussdose installiert werden; Sie können den Sensor mit zwei Schrauben an der runden Anschlussdose befestigen oder ihn auch mit einem speziellen Installationsregal am Sensor befestigen. Mit einem Wort: Unabhängig davon, ob die Installationsausrichtung des Anschlusskastens korrekt ist, sorgt der PD-PIR220 für eine flache Installation.

Multi-Arbeitsmodus: Sie können EIN, AUS, Infraroterkennung, Infraroterkennung + Tonsteuerungsmodus auswählen. Wenn Sie Infraroterkennung + Tonsteuerungsmodus auswählen, schaltet sich die Lampe automatisch ein, wenn Sie an die Tür klopfen oder sagen: „Ich komme.“ „zurück“ kommen Sie nachts nach Hause, es wird Ihr Zuhause wärmer und romantischer machen.

INSTALLATION
Schalten Sie den Strom aus;
Lösen Sie die Verbindungssäule an der Unterseite des Sensors, stecken Sie das Kabel in die Verbindungsöffnung und ziehen Sie die Schrauben fest.
Entladen Sie die Oberfläche des Sensors, schließen Sie den Sensor an den Anschlusskasten an;
Wenn Sie es in einem quadratischen Anschlusskasten installieren möchten, führen Sie die Stellschraube in das Installationsloch ein, blockieren Sie den Heizkörper, um auf das Installationsloch im Anschlusskasten zu zielen, und ziehen Sie dann die Schraube fest. Wenn Sie es kreisförmig installieren möchten, können Sie es auf die gleiche Weise wie beim Quadrat verwenden. Passen Sie auch die Position des Sensors an, ziehen Sie die Stellschraube an der Oberfläche fest, dann öffnet sich der Befestigungsarm automatisch und befestigen Sie die Anschlussbox.
Schalten Sie den Strom ein und testen Sie ihn.

ANSCHLUSS-DRAHT-DIAGRAMM

PRÜFEN
Stellen Sie den Funktionsschalter auf „ON“, „MIC“ gegen den Uhrzeigersinn auf Minimum; „LUX“ im Uhrzeigersinn bis zum Maximum; „TIME“ gegen den Uhrzeigersinn auf Minimum;

Schalten Sie den Strom ein, die Lampe sollte leuchten;

Stellen Sie den Funktionsschalter nach 30 Sekunden auf „OFF“, die Lampe sollte aus sein, alle Funktionen sollten sich im „Stopp“-Zustand befinden;

Stellen Sie den Funktionsschalter nach 30 Sekunden auf „AUTO“. Die Induktorlampe wird nach 20 Sekunden eingeschaltet, wenn ein Induktorsignal vorliegt, unabhängig davon, ob die Lampe eingeschaltet ist oder nicht. Wenn kein Induktorsignal vorliegt, sollte die Lampe innerhalb von 10 bis 13 Sekunden ausgeschaltet sein. Stellen Sie „LUX“ auf Minimum ein. Nach dem Ausschalten, wenn kein Induktorsignal vorliegt, sollte die Lampe tagsüber ausgeschaltet sein. Wenn Sie den Sensor jedoch mit einem undurchsichtigen Gegenstand abdecken, sollte die Lampe innerhalb von 10 ~ ein- und dann wieder aus sein 13 Sek.;

Stellen Sie den Funktionsschalter auf „AUTO“, „LUX“ auf Maximum, „MIC“ auf Maximum. Dann befindet sich der Sensor im Infraroterkennungs- und Tonsteuerungsmodus. Decken Sie den Detektor ab, wenn die Lampe eingeschaltet ist und kein Induktorsignal vorliegt. Die Lampe sollte nach 10 bis 13 Sekunden ausgeschaltet sein. Nach 5 Sekunden, wenn Sie in die Hände klatschen, sollte die Lampe an sein und nach 5 bis 10 Sekunden wieder ausgeschaltet sein (kein Induktorsignal).

NOTIZ
Lassen Sie die Installation von einem Elektriker oder einem erfahrenen Fachmann durchführen.
Die Unruheobjekte können nicht als Basis-Gesicht der Installation betrachtet werden;
Vor dem Erkennungsfenster dürfen sich keine behindernden oder störenden Objekte befinden, die die Erkennung beeinträchtigen.
Vermeiden Sie die Installation in der Nähe von Zonen mit Temperaturschwankungen, z. B. Klimaanlagen, Zentralheizungen usw.;
Öffnen Sie das Gehäuse zu Ihrer Sicherheit nicht, wenn Sie die Anhängerkupplung nach der Installation finden.
Wenn es einen Unterschied zwischen der Anleitung und den Produkten gibt, geben Sie bitte dem Produkt Vorrang. Es tut uns leid, Sie nicht noch einmal darüber zu informieren.
