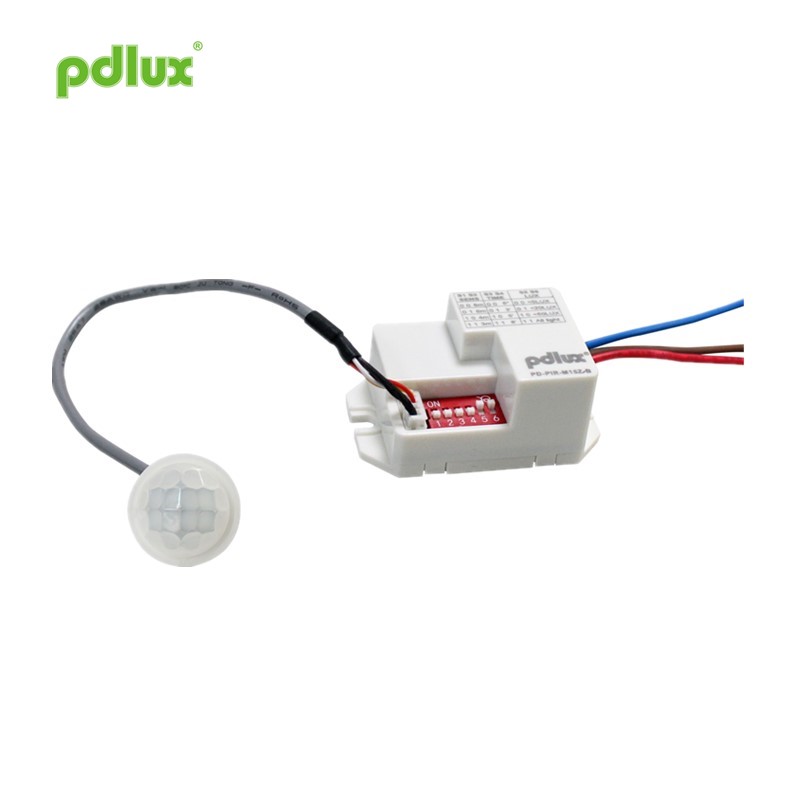

Infrarotsensor von Null Crossing -Technologie

PD-PIR-M15Z-B-Infrarotsensoranweisung

Zusammenfassung

Infrarotsensor von Zero Crossing Technology ist eine digitale Technologie der neuesten Version des Infrarotsensors. Übernehmen Sie Anti-Jamming-SMD-Infrarotsensor. Das feinere Objektiv ist auch mit einem Erfassungsstatus -Indikator und einem photosensitiven Sensor ausgestattet. Der Infrarotsensor der Null Crossing -Technologie nimmt digital präzise Berechnung der sinusförmigen Wellen -Null -Punkt -Switch -Technologie an, die eine starke Impulsstromfähigkeit aufweist und mit herkömmlichen Produkten unvergleichlich ist. Kann an eine andere Last angebracht werden. Weitere Informationen finden Sie in der folgenden Einführung.

Funktion

Spezifikationen des Infrarotsensors von Null Crossing -Technologie

Stromquelle: 220-240VAC 50 Hz/60 Hz
100-130 VAC 50 Hz/60 Hz
Alle Ladungen: 1200W max. （220-240VAC）
600W max. （100-130 VAC）
Überspannungsstrom: 50a/500 μs
Nachweiswinkel: 100 °
Arbeitstemperatur: -20 ~+40 ° C.
Arbeitsfeuchtigkeit: ≤ 93%RH

Sensorinformationen

Anwendung

Der Infrarotsensor der Null Crossing -Technologie kann mit jedem Produkt verwendet werden oder unabhängig voneinander installiert und verwendet werden. Es gibt zwei Installationsmethoden: Wand und Decke.
Fügen Sie den Sensor von einer normalen Beleuchtung zur automatischen Sensorlampe hinzu.

Verbindungsdrahtdiagramm 1. Verbinden Sie Braun und Blau mit Kraft; 2. Schließen Sie Rot und Blau mit Ladung an.

Aufmerksamkeit
● Der Installateur sollte über Elektriker oder relevante Erfahrung verfügen.
● Installieren Sie diese Maschine nicht an Stellen, die direktem Sonnenlicht ausgesetzt sind, wobei sich der Strom und die Temperatur erheblich ändern, z. B. Klimaanlage und Heizung;
● Wählen Sie keine Schaukelobjekte als Installationsbasis.
● Vor dem Erfassungsbereich sollte es keine Hindernisse oder bewegliche Objekte geben, die die Erkennung beeinflussen.
● Je höher die Umgebungstemperatur, desto geringer ist die Empfindlichkeit des Sensors! Der nominale Erkennungsabstand im Handbuch ist der Abstand, wenn die Umgebungstemperatur 22-24 ° C beträgt.
In der Fabrik ist die Empfindlichkeit auf 6 Meter eingestellt.

Bemerkung
1. Punkte den Linsenteil des Sensors in Richtung des Ortes, an dem sich der menschliche Körper normalerweise bewegt.
2. Der Linsenteil befindet sich in einer Position, in der das natürliche Licht erreicht, sodass der photosensitive Sensor in der Linse die Umweltbeleuchtung besser wahrnehmen kann.
HINWEIS: Die menschliche Körperhöhe ist unterschiedlich, die Bewegungsgeschwindigkeit ist unterschiedlich, die Empfindlichkeit ist ebenfalls unterschiedlich. Die Bewegungsgeschwindigkeit beträgt 1,0 bis 1,5 m / s. Wenn sich die Größe und Geschwindigkeit der Bewegung einer Person ändert, ist auch der Erkennungsabstand.

AUFMERKSAMKEIT:
Wenn Sie zum ersten Mal mit der Verwendung des Sensorprodukts beginnen, müssen Sie auf die folgenden Elemente achten:
1.Die erste Kraft muss 30 Sekunden warten. Halten Sie sich von dem Ort fern, an dem der Sensor erkennen kann. Wenn das Licht automatisch ausgeschaltet wurde, tritt der menschliche Körper in den Erkennungsbereich des Sensors ein und bewegt sich in die normale Bewegungsrichtung. Der Sensor kann die Last erkennen und steuern, um mit der Arbeit zu beginnen.
2. Für die Anpassungsmethoden für Lux, Verzögerungszeit und -sensitivität finden Sie den Inhalt in den Diagrammen von A, B und C für den Betrieb.

Bei Verwendung dieses Produkts passen Sie bitte die Empfindlichkeit an die entsprechende Position an, die Sie benötigen. Passen Sie die Empfindlichkeit nicht zum Maximum an, damit das Produkt nicht normal aufgrund falscher Handlungen funktioniert. Die durch kleine Tiere verursachte Bewegung und Störung des Stromnetzes kann dazu führen, dass das Produkt fehlfasst.
Wenn das Produkt nicht normal funktionieren kann, versuchen Sie bitte, die Empfindlichkeit angemessen zu reduzieren und dann zu testen.

Dieses Handbuch ist der Inhalt der Produktprogrammierung, wir werden Sie nicht separat benachrichtigen. Es ist ausschließlich verboten, den Inhalt der Bedienungsanleitung für einen anderen Zweck ohne Erlaubnis des Unternehmens zu kopieren.
