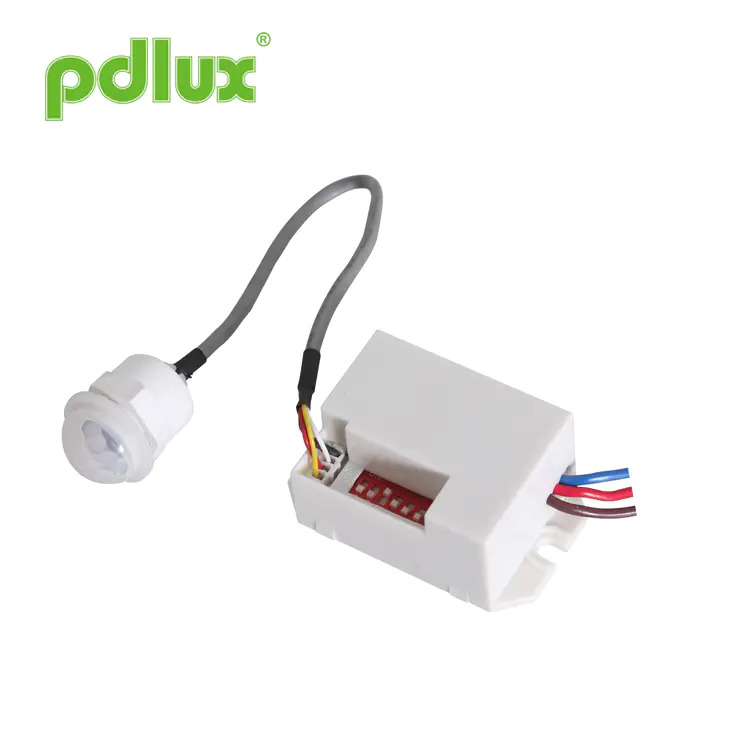

PIR-Bewegungssensor Smart Detector 220-240V/100-130 V AC

PIR Motion Sensor Smart Detector 220-240V/100-130 V AC ist ein automatischer Sensorschalter für Energie, der Tag und Nacht identifizieren kann. Es übernimmt den Infrarotdetektor, die IC- und die SMD -Technologie, wenn jemand seinen Erkennungsbereich betritt und ausgelöst hat. Der Infrarotdetektor schaltet die Lampe ein. Nachdem er ihre Reichweite verlassen hat, schaltet sich die Lampe automatisch aus. Es kann die Umgebungslichtbeleuchtung automatisch erkennen und den Wert entsprechend dem Bedarf einstellen und anpassen. Das Licht schaltet sich ein und funktioniert, wenn die Umgebungslichtbeleuchtung unter dem Wert von Setting steht. Sobald es den Einstellwert überschreitet, wird das Licht nicht mehr funktionieren. Es kann in Indoor, Korridor und öffentlichem Bau installiert werden.

Modell:PD-PIR115

Anfrage absenden

PIR Motion Sensor Smart Detector 220-240V/100-130V AC

Spezifikationen

Stromquelle	220-240vac, 50/60 Hz 100-130 VAC, 50/60 Hz	Zeiteinstellung	5s 、 30s 、 1 min 、 3 min 、 5 min 、 8 min (einstellbar)
Bewertungslast	800W Max.Tungsten (220-240vac) 200W Max.fluorescent & LED (220-240vac) 400W Max.Tungsten (100-130 VAC) 100W Max.Fluorescent & LED (100-130 VAC)	Lichtkontrolle	<10lux ~ 2000lux (einstellbar)
Erkennungsbereich	8 m (22 ° C) (einstellbar)	Erkennungswinkel	100 °
Arbeitstemperatur	-10 ~+40 ° C.	Arbeitsfeuchtigkeit	≤ 93%relat

Name jedes Teils

Name of each part

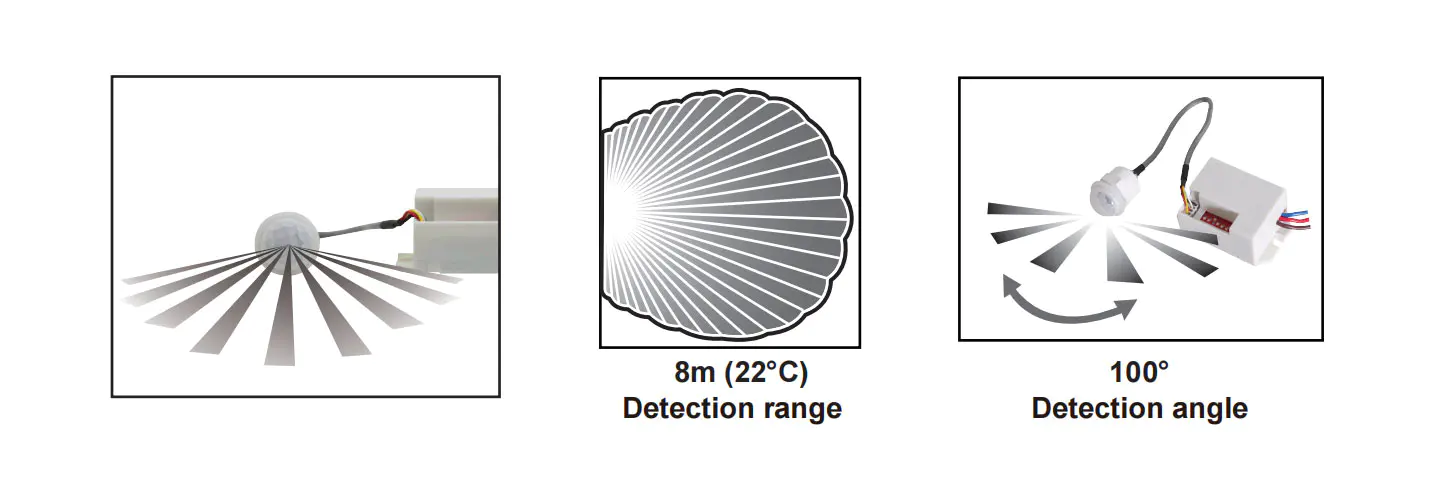

Sensorinformationen

Sensor information

Funktion

1.Adopts 8-Bit-Dip-Switch:
· Sie können Arbeitslicht auswählen, um nur im Licht unter 10 Lux oder in einem beliebigen Licht zu arbeiten.
· Einstellbare Empfindlichkeit;
· Wählen Sie das Arbeitszeitverzögerung der Last: 5s, 30s, 1 min, 3 Minuten, 5 min, 8 min.
2. Die Zeit, in der die Lastarbeit automatisch verzögern kann:
Es verkauft die Zeit nach der letzten Erkennung erneut;
3. Out Infrarot -Detektor und Sensibilisierungswiderstand;
4.Simple Struktur und praktische Verwendung.

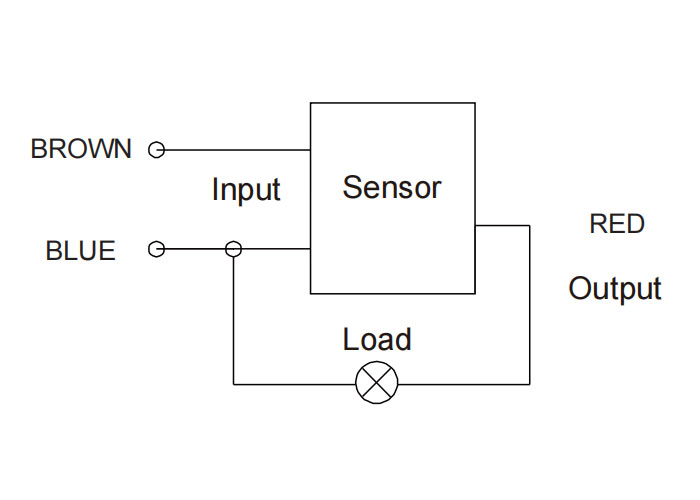

Verbindungsdrahtdiagramm

1. Verbinden Sie Braun und Blau mit Kraft;
2. Schließen Sie Rot und Blau mit Ladung an.

Einstellung des Dip -Schalters

1． Working Light () Auswahl:
· Wenn kein Einrutschen zum Ein weiterleitet, kann es in einem leichten Abschluss funktionieren.
· Wenn es nach ON gleitet, kann es nur nachts funktionieren (<10lux).
2. Sensitivität () Auswahl:
· Wenn kein Schieber auf ein gleitet, hohe Empfindlichkeit;
· Wenn Sie nach einrutschen, geringe Empfindlichkeit.
3. Zeitverzögerung (5 "， 30" ， 1 '， 3' ， 5 '， 8')
Wenn Sie eine bestimmte Zeitverzögerung auswählen, schieben Sie es nur auf die Position.

Achtung: Wenn Sie dieses Produkt verwenden, passen Sie bitte die Empfindlichkeit an eine geeignete Position an, die Sie benötigen Bewegung durch Windwehende Blätter und Vorhänge, kleine Tiere und die falsche Bewegung durch Störungen von Stromnetz und elektrischen Geräten. Alle diese führen das Produkt nicht normal!
Wenn das Produkt nicht normal funktioniert, versuchen Sie bitte, die Empfindlichkeit angemessen zu senken und dann zu testen.

Prüfen

· DIP DIP 5 "bis on Position und andere befindet sich in der ursprünglichen Position;
· Schalten Sie die Leistung ein, nachdem der Sensor nach dem Ausschalten des Lasts einen stabilen Arbeitszustand eingeht.
· Erfassen Sie es einmal, die Last eingeschaltet und nach 5s automatisch ausgeschaltet;
Ell aus automatisch.

Für Anlässe

Es kann in Indoor, Korridor und öffentlichem Bau installiert werden.
Im Inneren auf dem Gerät mit nicht-metallischen Materialien installiert.
Fügen Sie den Sensor von einer normalen Beleuchtung zur automatischen Sensorlampe hinzu.
For occasions

Betriebsprinzip der Lichtkontrolle
Operating principle of the light-control

Betriebsprinzip der Zeiteinstellung
Operating principle of time setting

Achten Sie auf die Installation
Pay attention to installation

Aufmerksamkeit

· Das Installationspersonal sollte Elektriker oder Korrelationserfahrung sein.
· Stellen Sie sicher, dass Sie das Gerät nicht an dem Ort installieren, an dem Sonnenschein, Strom und Temperaturänderung offensichtlich, beispielsweise Klimaanlage, luftwärm;
· Wählen Sie das Sway -Objekt nicht als Installationsbasis aus.
· Vor dem Sinnesbereich sollte es kein Obstruktions- oder bewegliches Objekt geben, um seine Erkennung zu beeinflussen.

Bemerkung

1. Halten Sie den Sensor Gesicht zu dem Bereich, in dem sich der Mensch normalerweise bewegt.
2. Halten Sie den Sensor Gesicht auf die Position des Umgebungslichts, um eine viel genauere Beleuchtungsstufe zu erhalten.
3. Wenn das Signal innerhalb der Zeiteinstellung erneut erfasst wird, wird die Zeiteinstellung überlogen.

Ein Problem und gelösten Weg

1.Die Last funktioniert nicht:
A: Bitte prüfen Sie, ob die Verbindungsverdrahtung von Strom und Last korrekt ist.
B: Bitte überprüfen Sie, ob die Ladung gut ist.
C: Bitte überprüfen Sie, ob das Arbeitslichtsatz der Lichtkontrolle entspricht.
2. Die Empfindlichkeit ist schlecht:
A: Bitte überprüfen Sie, ob vor dem Erkennungsfenster behindert wird, um das Signal zu empfangen.
B: Bitte überprüfen Sie, ob die Umgebungstemperatur zu hoch ist.
C: Bitte überprüfen Sie, ob sich die Induktionssignalquelle in den Erkennungsfeldern befindet.
D: Bitte überprüfen Sie, ob die Installationshöhe der in der Anweisung angezeigten Höhe entspricht.
E: Bitte überprüfen Sie, ob die bewegliche Ausrichtung korrekt ist.
3. Der Sensor kann die Last nicht automatisch ausschalten:
A: Bitte überprüfen Sie, ob im Feld Erkennungsfeld ein kontinuierliches Signal vorhanden ist.
B: Bitte überprüfen Sie, ob die Zeiteinstellung am längsten ist.
C: Bitte überprüfen Sie, ob die Leistung der Anweisung entspricht.
D: Bitte prüfen Sie, ob sich die Temperatur in der Nähe des Sensors offensichtlich ändert, z. B. Klimaanlage oder Zentralheizung usw.

● Wenn Sie in verschiedenen Umgebungen verwendet werden, können Sie bitte nicht die Empfindlichkeit auf die höchste anpassen.
Denn das könnte leicht zu Fehlfunktionen führen.
● Bitte bestätigen Sie mit der Präfessioninstallation.
● Bitte schneiden Sie die Stromversorgung vor der Installations- und Entfernungsvorgänge ab.
● Stellen Sie sicher, dass Sie die Leistung für Sicherheitszwecke abgeschnitten haben.
● Unzulässiger Betrieb verursacht Verluste, der Hersteller übernimmt keine Verantwortung.
Wir sind bestrebt, die Produktqualität und -zuverlässigkeit zu fördern. Alle elektronischen Komponenten haben jedoch bestimmte Wahrscheinlichkeiten, um unwirksam zu werden, was einige Probleme verursacht. Beim Entwerfen haben wir auf redundante Entwürfe geachtet und Sicherheitsquoten angenommen, um Probleme zu vermeiden.
Diese Anweisung sollte ohne unsere Erlaubnis nicht für andere Zwecke kopiert werden.
