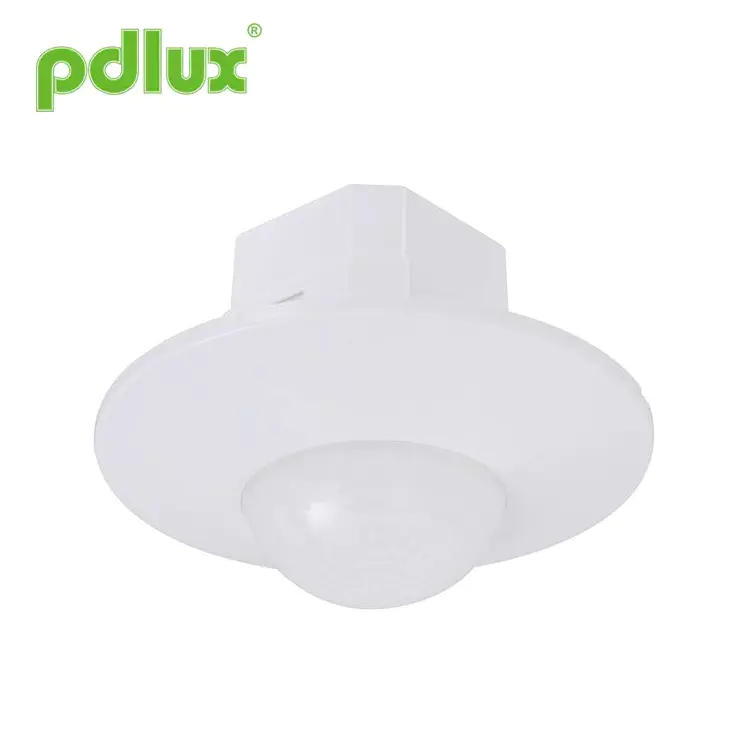

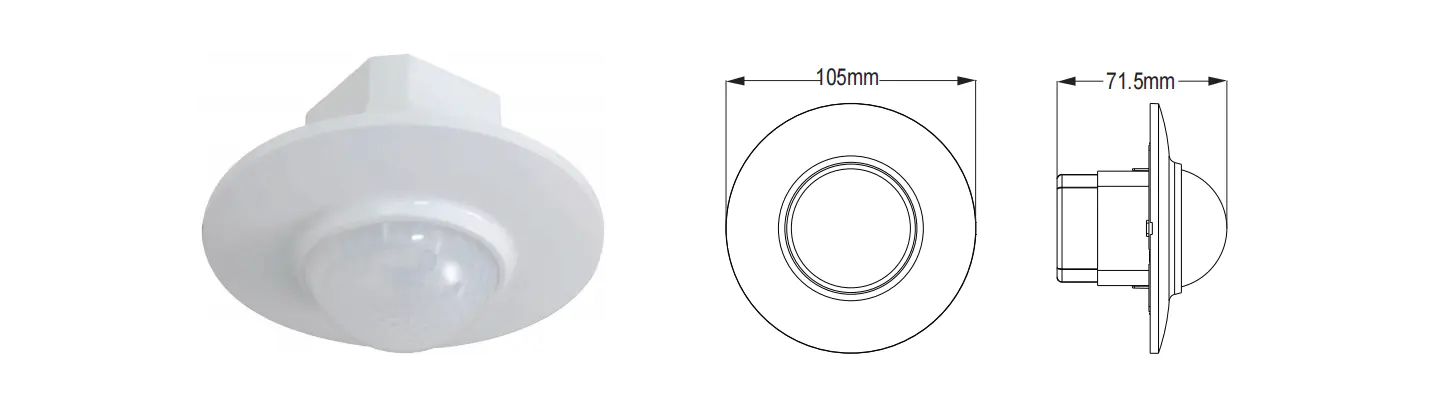

PD-PIR200A 360° Decken-Infrarot-Bewegungssensor

Zusammenfassung

Bei dem Produkt handelt es sich um einen neuen energiesparenden Schalter, der über einen Detektor mit hoher Empfindlichkeit, einen integrierten Schaltkreis und SMT verfügt. Es vereint Automatismus, komfortable sichere, energiesparende und praktische Funktionen. Ein Detektor im Inneren bildet ein weitreichendes Erkennungsfeld, er nutzt die Infrarotenergie des Menschen als Steuersignalquelle und kann die Last sofort starten, wenn man das Erkennungsfeld betritt. Es kann Tag und Nacht automatisch erkennen. Es ist einfach zu installieren und weit verbreitet und verfügt über die Funktionen einer Power-Show und einer Erkennungsshow.

Spezifikationen

Stromquelle	220–240 VAC/100–130 VAC	Netzfrequenz	50/60Hz
Widerstandslast	1200 W max. 230V/600W max. 110V	Zeiteinstellung:	Min.: 8 ± 3 Sek. Max: 7 ± 2 Min. (einstellbar)
Erfassungswinkel	360º	Erfassungsbereich (22 °C)	8 m max. (Durchmesser) (einstellbar)
Lichtsteuerung	<3LUX-Tageslicht (einstellbar)	Arbeitstemperatur	-10°C~+40°C
Stromverbrauch	0,45 W (statisch 0,1 W)	Einbauhöhe	2,5 ~ 3,5 m
Erkennungsbewegungsgeschwindigkeit	0,6–1,5 m/s	Arbeitsfeuchtigkeit	<93 % relative Luftfeuchtigkeit

Hinweis: Wenn verschiedene Lasten parallel verwendet werden, ist es notwendig, die Eigenschaften der zu verstehen Last, und die Last mit einem besonders großen Einschaltstrom führt zu vorzeitigen Schäden am Relais im Inneren des Induktors. Wenn große Unsicherheit über die verwendete Last besteht, kann ein Upgrade durchgeführt werden Die speziell für den Einschaltstromwiderstand ausgelegte Version kann individuell angepasst werden.

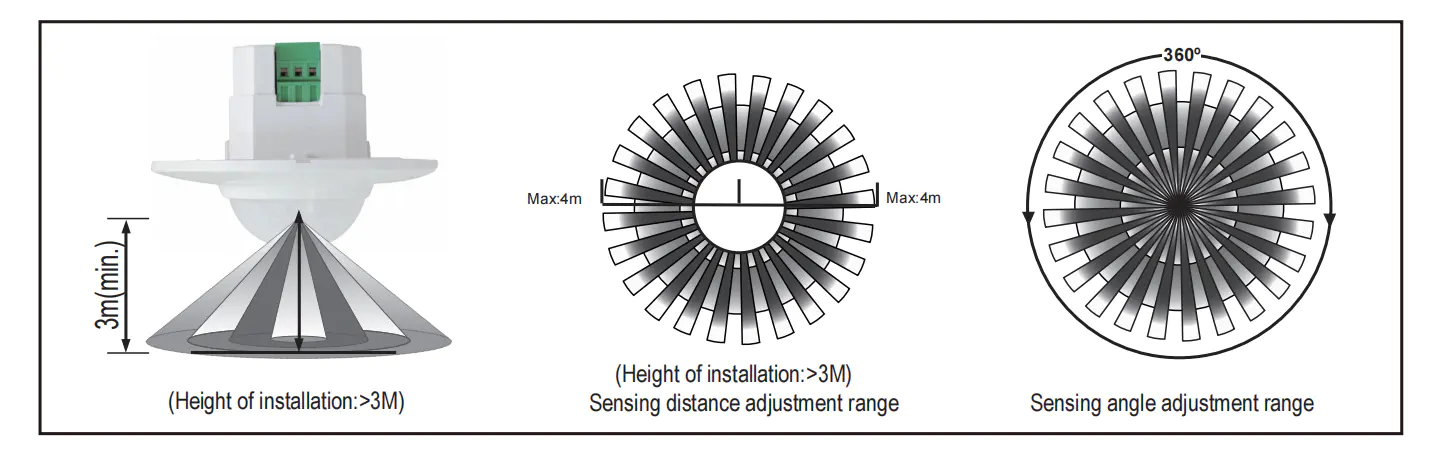

Sensorinformationen

Funktion

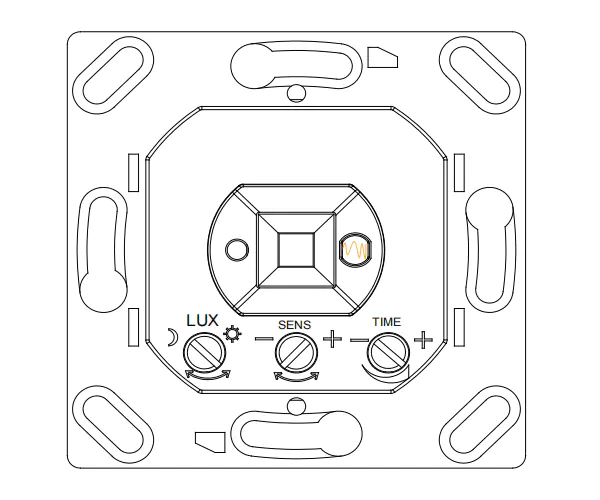

·Erkennen Sie Tag und Nacht automatisch. Sie können die Lichtsteuerung nach Ihren Wünschen anpassen: wenn Sie auf SONNE schalten (max) funktioniert es tagsüber und nachts. Wenn Sie auf MOND (min) schalten, funktioniert es nur unter weniger als 3 Lux-Umständen. Bezüglich der Einstellung beziehen Sie sich bitte auf die Testmethode.
·Der Erfassungsbereich kann je nach Einbaulage und Erfassungsfeld eingestellt werden.
·Die Erkennungsanzeige: Die LED blinkt zweimal pro Sekunde, wenn das Signal empfangen wird.
· Die Zeiteinstellung wird kontinuierlich hinzugefügt: Wenn das zweite Induktionssignal nach dem ersten Induktor empfangen wird, wird dies der Fall sein Berechnen Sie die Zeit erneut für den Rest der ersten Zeiteinstellung. (Zeit einstellen)
·Zeiteinstellung: Sie kann nach Ihren Wünschen eingestellt werden. Das Minimum beträgt 8 ± 3 Sekunden, das Maximum beträgt 7±2min.

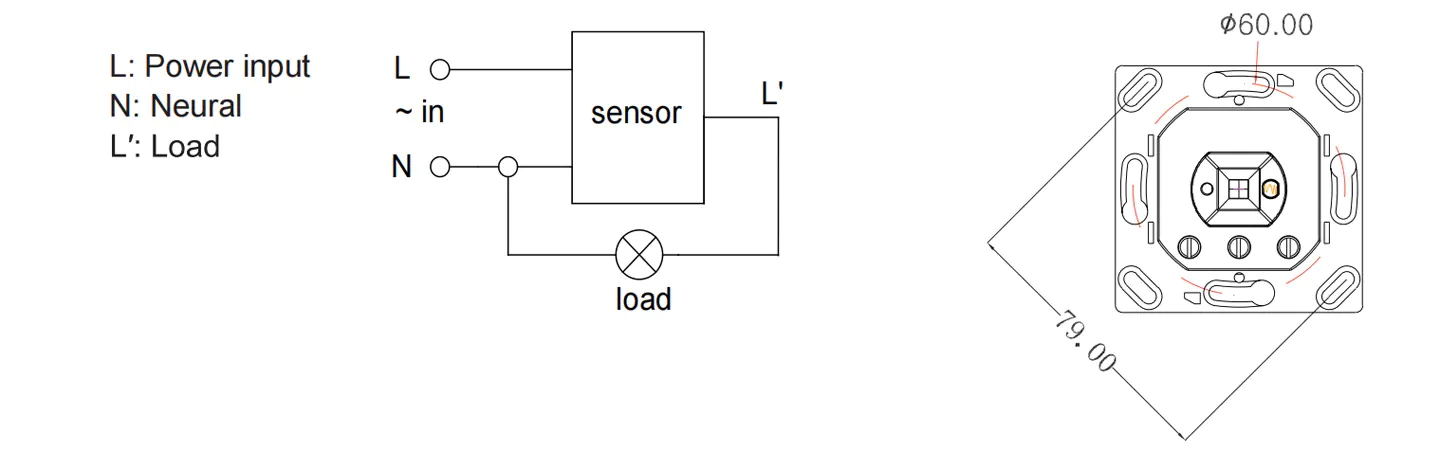

Anschlussplan



ACHTUNG: Wenn Sie dieses Produkt verwenden, stellen Sie bitte die Empfindlichkeit auf die gewünschte Position ein. Bitte stellen Sie die Empfindlichkeit nicht auf Maximum ein, um zu vermeiden, dass das Produkt nicht funktioniert Der Betrieb wird normalerweise durch falsche Bewegungen verursacht. Da die Empfindlichkeit zu hoch ist, können falsche Bewegungen leicht durch vom Wind wehende Blätter und Vorhänge oder kleine Tiere sowie durch Störungen des Stromnetzes und elektrischer Geräte erkannt werden. Alle führen darauf hin, dass das Produkt nicht funktioniert normalerweise!
Wenn das Produkt nicht normal funktioniert, versuchen Sie bitte, die Empfindlichkeit entsprechend zu verringern, und testen Sie es dann.

Notizen

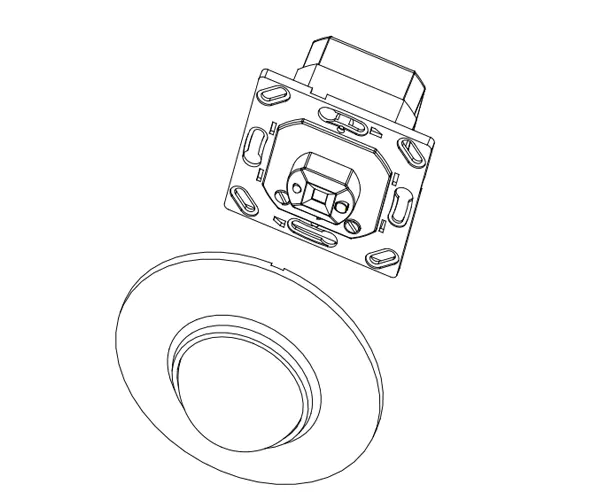

Sollte von einem Elektriker oder einem erfahrenen Mann installiert werden.
Vermeiden Sie die Installation auf unruhigen Objekten.
Vor dem Erkennungsfenster dürfen sich keine Hindernisse und sich bewegenden Objekte befinden, die die Erkennung beeinträchtigen.
Vermeiden Sie die Installation in der Nähe von Zonen mit Lufttemperaturschwankungen wie Klimaanlagen, Zentralheizungen usw.
Öffnen Sie aus Sicherheitsgründen bitte nicht die Abdeckung, wenn Sie die Anhängerkupplung nach der Installation finden.
Wenn es Unterschiede zwischen Produkt und Anleitung gibt, beziehen Sie sich bitte hauptsächlich auf das Produkt.

Ein Problem und eine gelöste Möglichkeit

Die Ladung funktioniert nicht:
a.Bitte überprüfen Sie, ob die Strom- und Lastverbindung korrekt ist.
b.Überprüfen Sie, ob die Ladung gut ist.
c.Überprüfen Sie, ob das Arbeitslicht mit der Lichtsteuerung übereinstimmt.

Die Empfindlichkeit ist schlecht:
a. Bitte prüfen Sie, ob sich vor dem Erkennungsfenster ein Hindernis befindet, das den Empfang der Signale verhindert.
b.Bitte prüfen Sie, ob die Umgebungstemperatur zu hoch ist.
c.Bitte prüfen Sie, ob sich die Signalquelle in den Erkennungsfeldern befindet.
d.Bitte überprüfen Sie, ob die Installationshöhe mit der in der Anleitung angegebenen Höhe übereinstimmt.
e.Bitte überprüfen Sie, ob die Bewegungsausrichtung korrekt ist.

Der Sensor kann die Last nicht automatisch schließen:
A. Prüfen Sie, ob in den Erfassungsfeldern kontinuierliche Signale vorhanden sind.
B. Überprüfen Sie, ob die Zeiteinstellung auf die längste eingestellt ist.
C. Prüfen Sie, ob die Leistung der Anleitung entspricht.
D. Überprüfen Sie, ob sich die Temperaturänderung offensichtlich dem Sensor nähert, z. B. Klimaanlage oder Zentralheizung usw



·Bei Verwendung in unterschiedlichen Umgebungen stellen Sie die Empfindlichkeit bitte nicht auf die höchste Stufe ein.
Denn das könnte leicht zu Fehlfunktionen führen.
●Bitte bestätigen Sie die professionelle Installation.
●Bitte unterbrechen Sie vor Installations- und Demontagearbeiten die Stromversorgung.
●Stellen Sie aus Sicherheitsgründen sicher, dass Sie die Stromversorgung unterbrochen haben.
●Unsachgemäßer Betrieb verursacht Verluste, der Hersteller übernimmt keine Verantwortung.
Wir sind bestrebt, die Produktqualität und -zuverlässigkeit zu fördern. Es besteht jedoch eine gewisse Wahrscheinlichkeit, dass alle elektronischen Komponenten unwirksam werden, was zu Problemen führen kann. Bei der Konstruktion haben wir auf redundante Designs geachtet und Sicherheitsquoten festgelegt, um Probleme zu vermeiden. Diese Anleitung darf ohne unsere Genehmigung nicht für andere Zwecke kopiert werden.
