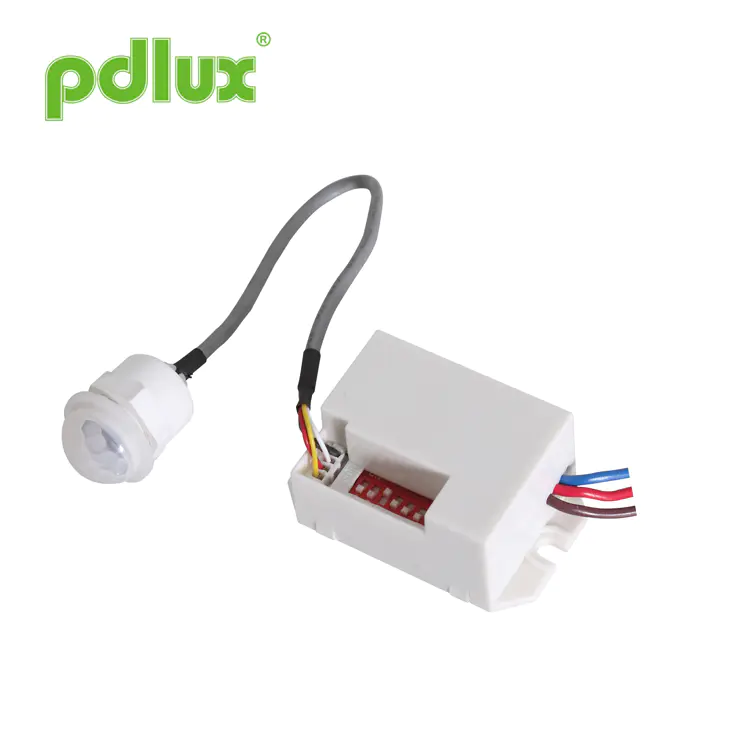

Mini -Infrarot -Bewegungssensor Smart Switch DC 12V Detektor

Der Smart Switch DC 12V -Detektor des Mini -Infrarotbewegungssensors ist ein energieautomatischer Sensorschalter, der Tag und Nacht identifizieren kann. Es übernimmt den Infrarotdetektor, die IC- und die SMD -Technologie, wenn jemand seinen Erkennungsbereich betritt und ausgelöst hat. Der Infrarotdetektor schaltet die Lampe ein. Nachdem er ihre Reichweite verlassen hat, schaltet sich die Lampe automatisch aus. Es kann die Umgebungslichtbeleuchtung automatisch erkennen und den Wert entsprechend dem Bedarf einstellen und anpassen. Das Licht schaltet sich ein und funktioniert, wenn die Umgebungslichtbeleuchtung unter dem Wert von Setting steht. Sobald es den Einstellwert überschreitet, wird das Licht nicht mehr funktionieren. Es kann in Indoor, Korridor und öffentlichem Bau installiert werden.

Modell:PD-PIR115

Anfrage absenden

Mini Infrared Motion Sensor Smart Switch DC 12V Detector Spezifikationen

Eingang	12 ± 1 V DC	Erkennungsbereich	8 m (22 ° C) (einstellbar)
Ausgabe	max.12v dc, 2,5a / 30w	Erkennungswinkel	100 °
Lichtsteuerung	<10 ~ 2000lux (einstellbar)	Arbeitstemperatur	-10 ~+40 ° C.
Zeiteinstellung	5s 、 30s 、 1 min 、 3 min 、 5 min 、 8 min. (Einstellbar)	Arbeitsfeuchtigkeit	≤ 93%relat

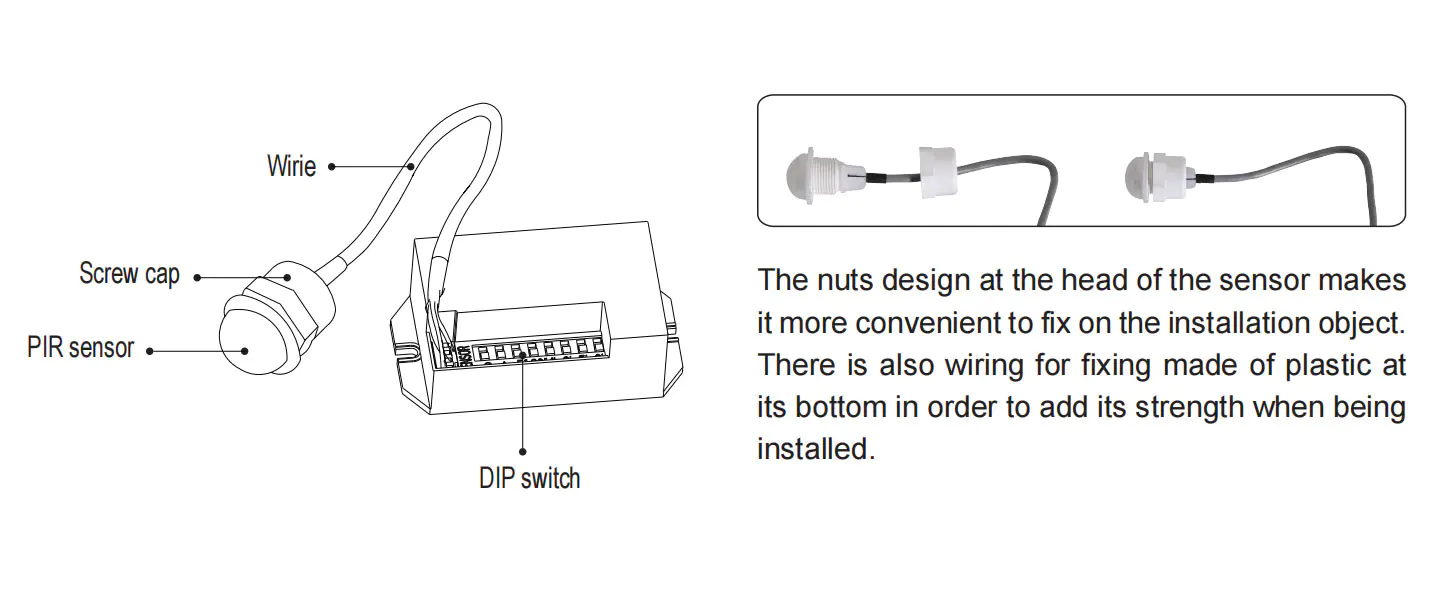

Name jedes Teils

Name Of Each Part

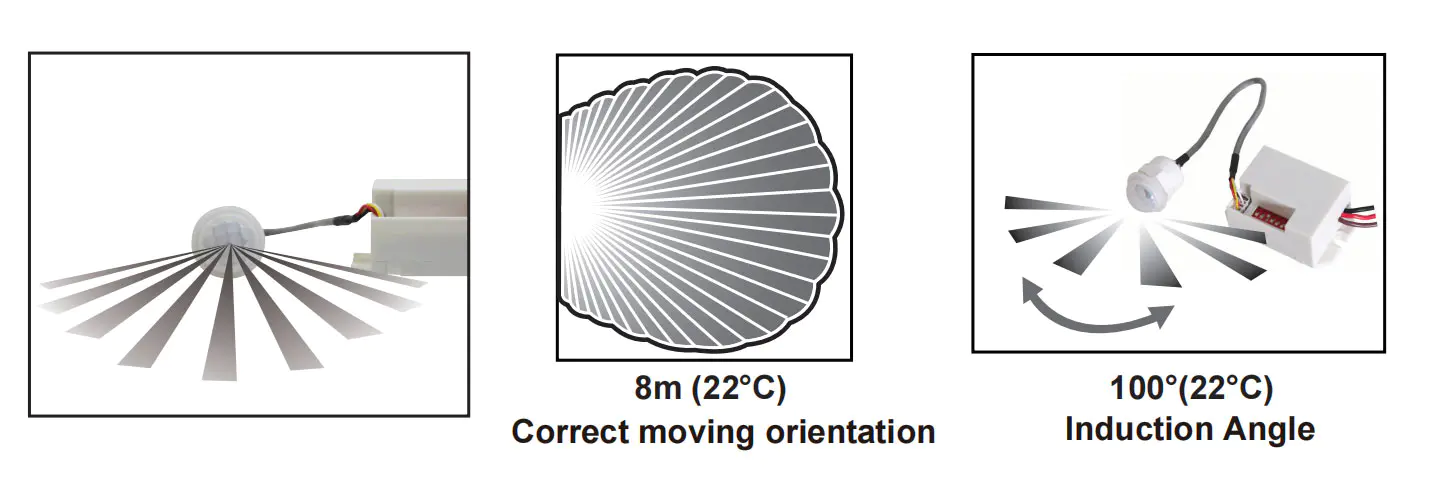

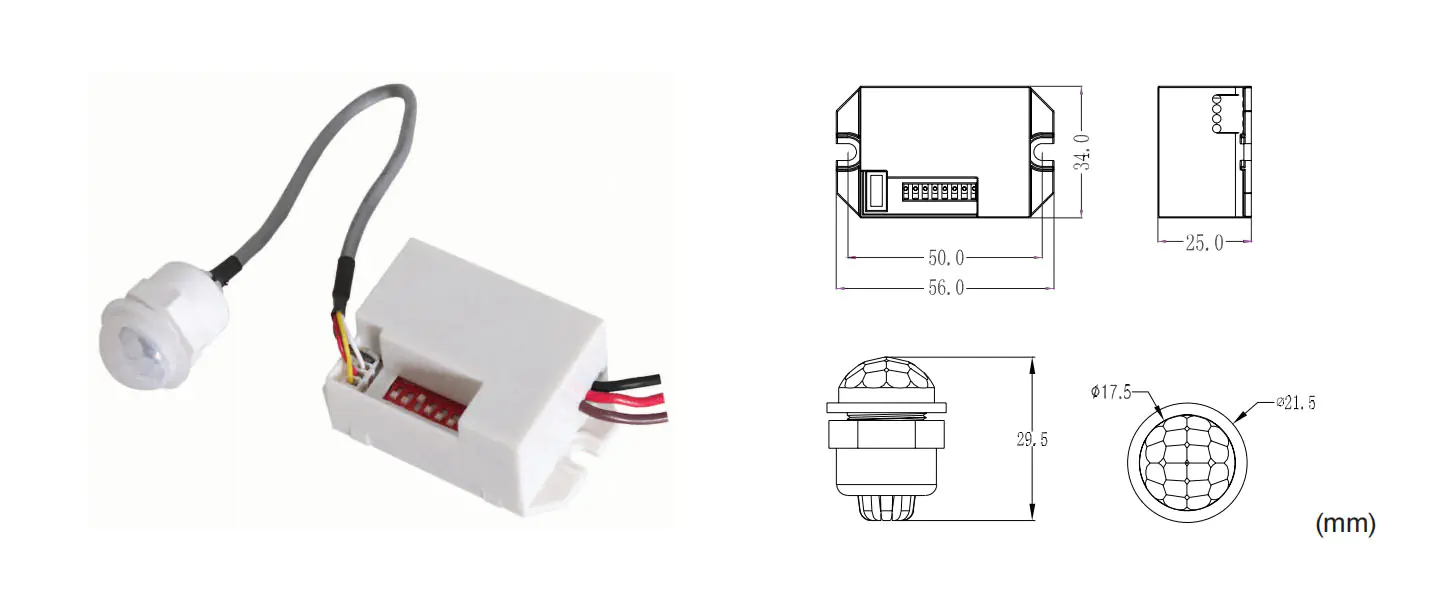

Sensorinformationen

Sensor Information

Funktion

1.Adopts 8-Bit-Dip-Switch:
· Sie können Arbeitslicht auswählen, um nur im Licht unter 10 Lux oder in einem beliebigen Licht zu arbeiten.
· Einstellbare Empfindlichkeit;
· Wählen Sie das Arbeitszeitverzögerung der Last: 5s, 30s, 1 min, 3 Minuten, 5 min, 8 min.
2. Die Zeit, in der die Lastarbeit verzögern kann
Automatisch: Es wird die Zeit nach der letzten Erkennung erneut berechnet;
3. Out Infrarot -Detektor und Sensibilisierungswiderstand;
4.Simple Struktur und praktische Verwendung.

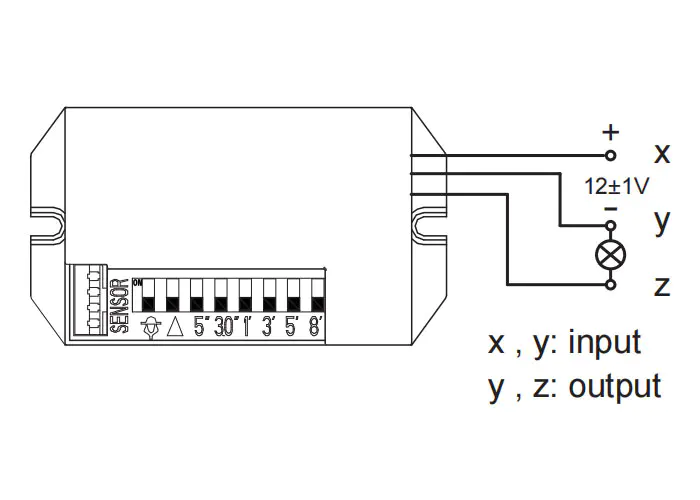

Verbindungsdrahtfigur

Schließen Sie die Verkabelung gemäß dem Diagramm an die Terminals an.
Drahtfarben: x- rot (+) y- schwarz (-) z- braun (+’)
WARNUNG: Kurzschluss keine Terminals.

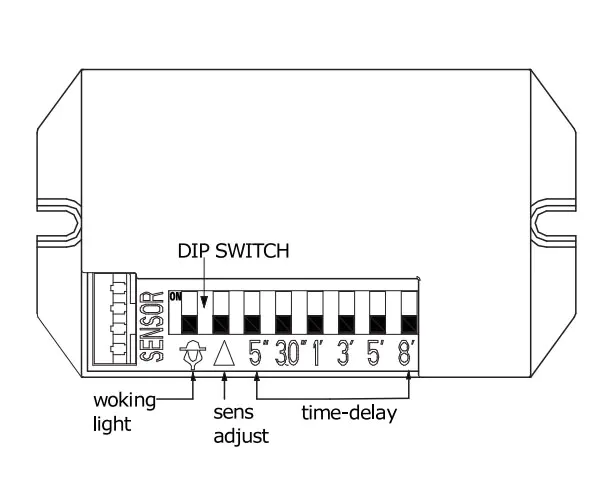

Einstellung des Dip -Schalters

1． Working Light () Auswahl:
· Wenn kein Einrutschen zum Ein weiterleitet, kann es in einem leichten Abschluss funktionieren.
· Wenn es nach ON gleitet, kann es nur nachts funktionieren (<10lux).
2. Sensitivität () Auswahl:
· Wenn kein Schieber auf ein gleitet, hohe Empfindlichkeit;
· Wenn Sie nach einrutschen, geringe Empfindlichkeit.
3. Zeitverzögerung (5 "， 30" ， 1 '， 3' ， 5 '， 8')
Wenn Sie eine bestimmte Zeitverzögerung auswählen, schieben Sie es nur auf die Position.

Aufmerksamkeit

Passen Sie bei der Verwendung dieses Produkts die Empfindlichkeit an eine geeignete Position an, die Sie benötigen. Bitte passen Sie die Empfindlichkeit nicht maximal an, um zu vermeiden, dass das Produkt nicht funktioniert Normalerweise verursacht durch falsche Bewegungen. Weil die Empfindlichkeit zu hoch ist, leicht zu erkennen Falsche Bewegung durch Windwehze Blätter & Vorhänge, kleine Tiere und die falsche Bewegung durch Einmischung von Stromnetz und elektrischen Geräten. Alle diese führen das Produkt nicht Normal arbeiten!
Wenn das Produkt nicht normal funktioniert, versuchen Sie bitte, die Empfindlichkeit zu senken angemessen und dann testen.

Prüfen

· DIP DIP 5 "bis on Position und andere befindet sich in der ursprünglichen Position;
· Schalten Sie die Leistung ein, nachdem der Sensor nach dem Ausschalten des Lasts einen stabilen Arbeitszustand eingeht.
· Erfassen Sie es einmal, die Last eingeschaltet und nach 5s automatisch ausgeschaltet;
Ell aus automatisch.

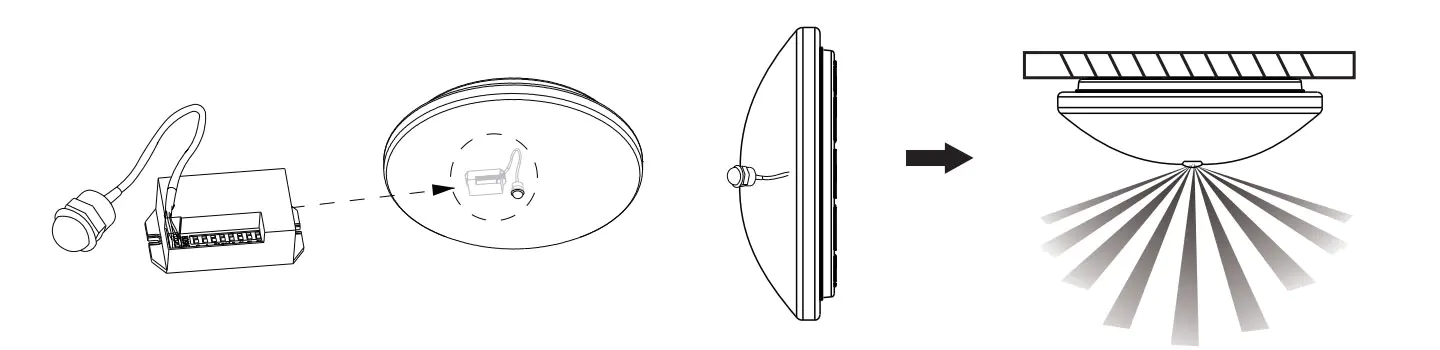

Für Anlässe

Es kann in Indoor, Korridor und öffentlichem Bau installiert werden.
Im Inneren auf dem Gerät mit nicht-metallischen Materialien installiert.
Fügen Sie den Sensor von einer normalen Beleuchtung zur automatischen Sensorlampe hinzu.
For Occasions

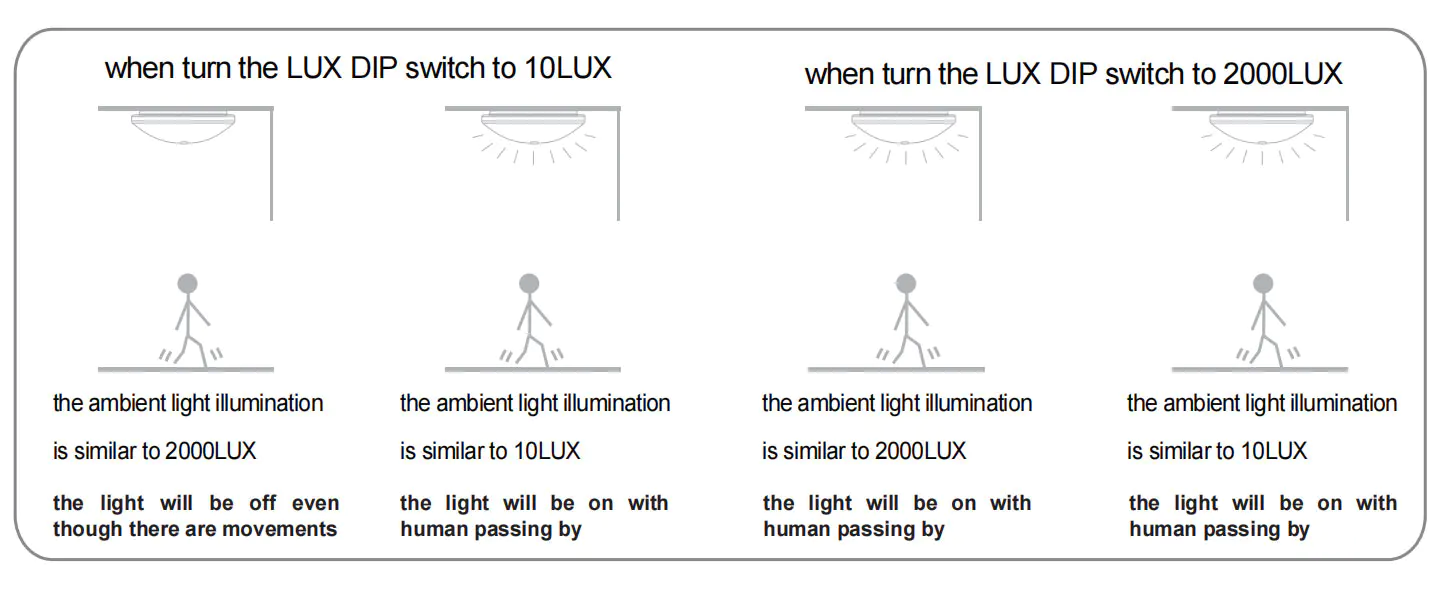

Betriebsprinzip der Lichtkontrolle
Operating Principle Of The Light-Control

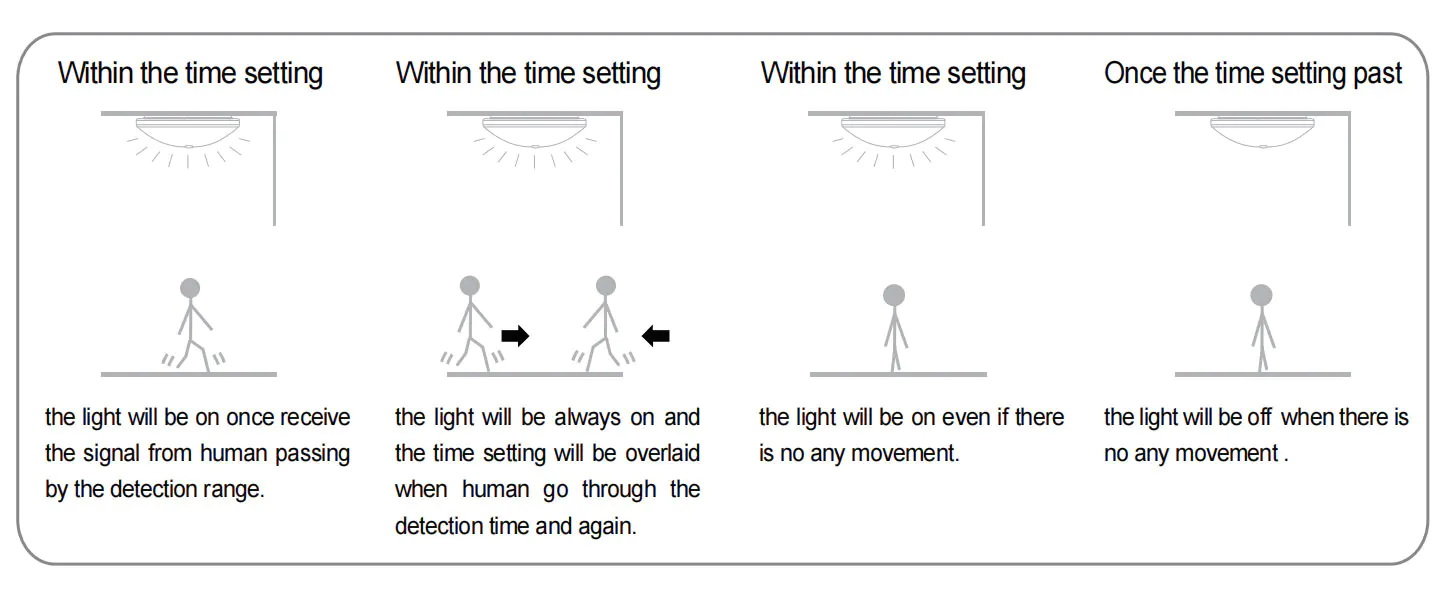

Betriebsprinzip der Zeiteinstellung
Operating Principle Of Time-Setting

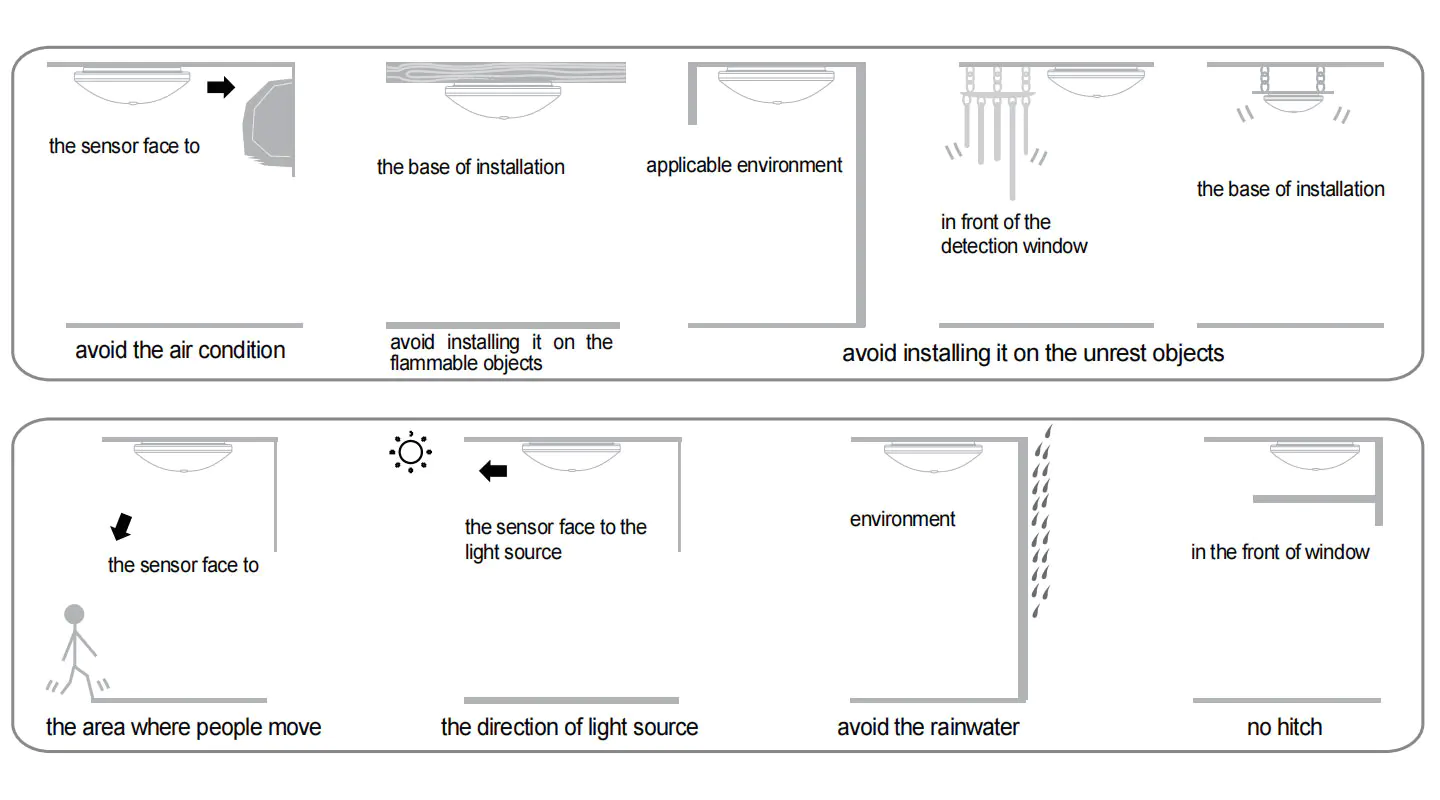

Achten Sie auf die Installation
Pay Attention To Installation

Aufmerksamkeit

· Das Installationspersonal sollte Elektriker oder Korrelationserfahrung sein.
· Stellen Sie sicher, dass Sie das Gerät nicht an dem Ort installieren, an dem Sonnenschein, Strom und Temperaturänderung offensichtlich, beispielsweise Klimaanlage, luftwärm;
· Wählen Sie das Sway -Objekt nicht als Installationsbasis aus.
· Vor dem Sinnesbereich sollte es kein Obstruktions- oder bewegliches Objekt geben, um seine Erkennung zu beeinflussen.

Bemerkung

1. Halten Sie den Sensor Gesicht zu dem Bereich, in dem sich der Mensch normalerweise bewegt.
2. Halten Sie den Sensor Gesicht auf die Position des Umgebungslichts, um eine viel genauere Beleuchtungsstufe zu erhalten.
3. Wenn das Signal innerhalb des Zeitverzögerung erneut erfasst wird, wird das Zeitverzögerung überlogen.

● Wenn Sie in verschiedenen Umgebungen verwendet werden, können Sie bitte nicht die Empfindlichkeit auf die höchste anpassen.
Denn das könnte leicht zu Fehlfunktionen führen.
● Bitte bestätigen Sie mit der Präfessioninstallation.
● Bitte schneiden Sie die Stromversorgung vor der Installations- und Entfernungsvorgänge ab.
● Stellen Sie sicher, dass Sie die Leistung für Sicherheitszwecke abgeschnitten haben.
● Unzulässiger Betrieb verursacht Verluste, der Hersteller übernimmt keine Verantwortung.
Wir sind bestrebt, die Produktqualität und -zuverlässigkeit zu fördern. Alle elektronischen Komponenten haben jedoch bestimmte Wahrscheinlichkeiten, um unwirksam zu werden, was einige Probleme verursacht. Beim Entwerfen haben wir auf redundante Entwürfe geachtet und Sicherheitsquoten angenommen, um Probleme zu vermeiden.
Diese Anweisung sollte ohne unsere Erlaubnis nicht für andere Zwecke kopiert werden.
