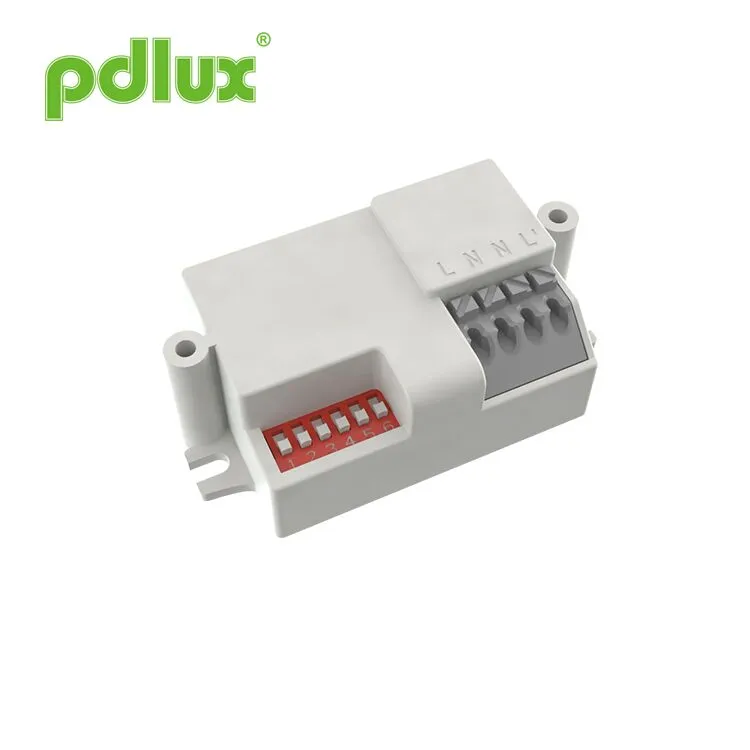

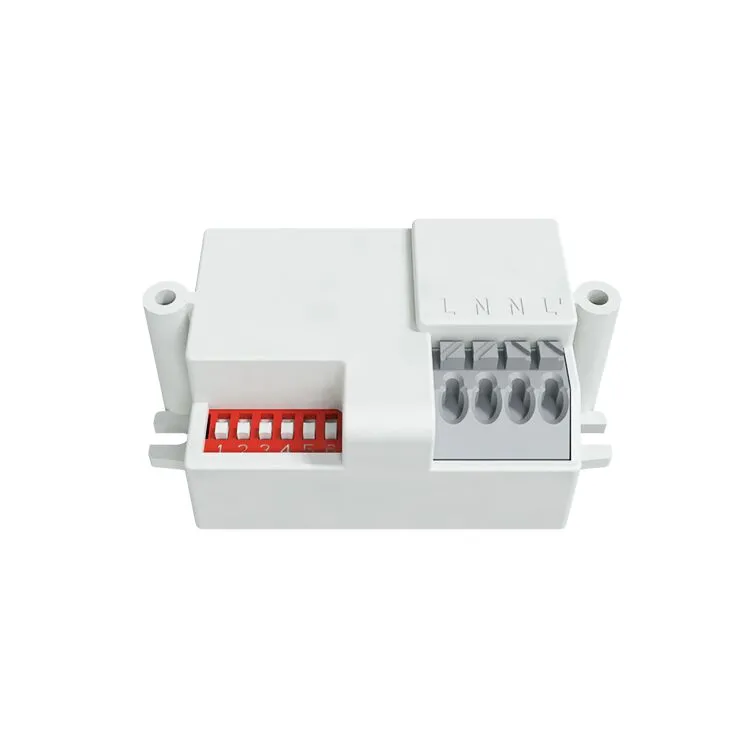

PDLUX PD-MV1031 360 ° Deckenmontage-Mikrowellenbewegungssensor für das automatische Ein/Aus-Beleuchtung
Dies ist ein digitaler Mikrowellensensor für Hi-Precision, dessen Nachweisbereich 360 ° und die Arbeitsfrequenz 5,8 GHz beträgt. Es basiert auf dem Doppler -Prinzip, das das Emission und das Empfangen integriert. Es übernimmt die MCU (Micro Control Unit), die seine Präzision erheblich erhöht und die Fehlerrate verringert. Es ist zart im Aussehen und kompakt in der Struktur. Es kann unabhängig voneinander an die Lasten angeschlossen oder in den Beleuchtungen mit Lampenschirm aus Glas oder Kunststoff einfach installiert werden. Es ist weit verbreitet im Durchgang, im Waschraum, im Aufzug, im Haushalt oder in anderen öffentlichen Bereichen für Sicherheitsschutz oder Energieeinsparung.
Anfrage absenden

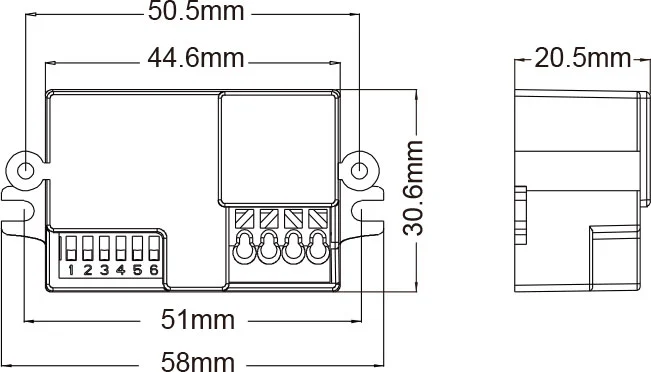

Produktgröße
Zusammenfassung
Dies ist ein digitaler Mikrowellensensor für Hi-Precision, dessen Nachweisbereich 360 ° und die Arbeitsfrequenz 5,8 GHz beträgt. Es basiert auf dem Doppler -Prinzip, das das Emission und das Empfangen integriert. Es übernimmt die MCU (Micro Control Unit), die seine Präzision erheblich erhöht und die Fehlerrate verringert. Es ist zart im Aussehen und kompakt in der Struktur. Es kann unabhängig voneinander an die Lasten angeschlossen oder in den Beleuchtungen mit Lampenschirm aus Glas oder Kunststoff einfach installiert werden. Es ist weit verbreitet im Durchgang, im Waschraum, im Aufzug, im Haushalt oder in anderen öffentlichen Bereichen für Sicherheitsschutz oder Energieeinsparung.
Merkmale
1. Nicht-Strahlungsschaden: Die Sendungsleistung ist niedriger als 0,2 MW, was dem menschlichen Körper keinen Schaden zufügt.
2. Strong -Anti -Interferenzfähigkeit kann im Temperaturbereich von -15 ℃ -+70 ℃ funktionieren.
3. Die Frequenz ist konstant und die Frequenzdrift tritt nicht im Frequenzbereich auf.
Sensorinformationen

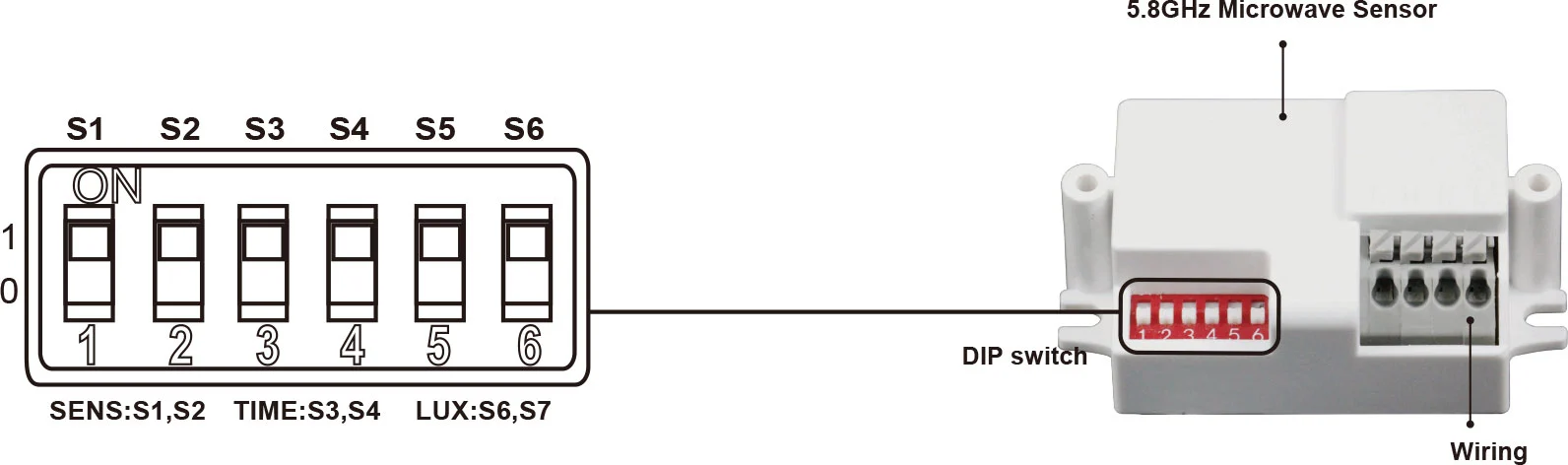

Einstellung Art: Dip -Switch
Spezifikationen
| Stromquelle: | 100-277vac |
| Leistungsfrequenz: | 50/60 Hz |
| HF -System: | 5,8 GHz （Mittelfrequenz） CW Electric Wave, ISM -Band |
| Bewertungslast: | 800W Max.Tungsten (220-277vac) 200W Max.fluorescent & LED (220-277vac) 400W Max.Tungsten (100-130 VAC) 100W Max.Fluorescent & LED (100-130 VAC) |
| Schutzniveau: | IP20, Klasse II |
| Übertragungskraft: | <0,2 MW |
| Erkennungswinkel: | 360 ° |
| Erkennungsbereich: | 3m-5m-7m (Radii.) (Einstellbar) |
| Zeiteinstellung: | 5SEC-120SEC-200se, (einstellbar) |
| Lichtkontrolle: | 10LUX-50LUX-> 2000LUX, (einstellbar) |
| Installation SIT: | Innenräume, Deckenmontage |
| Stromverbrauch: | ca.0.5w |
| Arbeitstemperatur: | -15 ° C ~+70 ° C. |

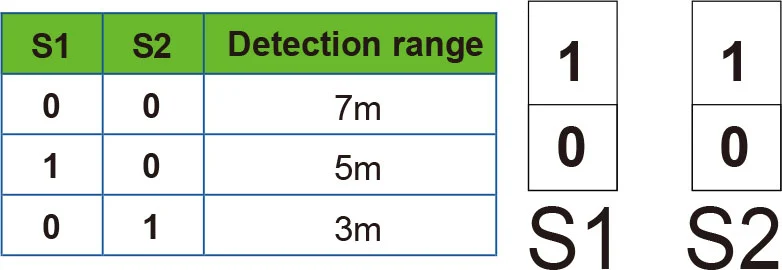

Einstellung der Erkennungsbereich (Empfindlichkeit) S1 S2

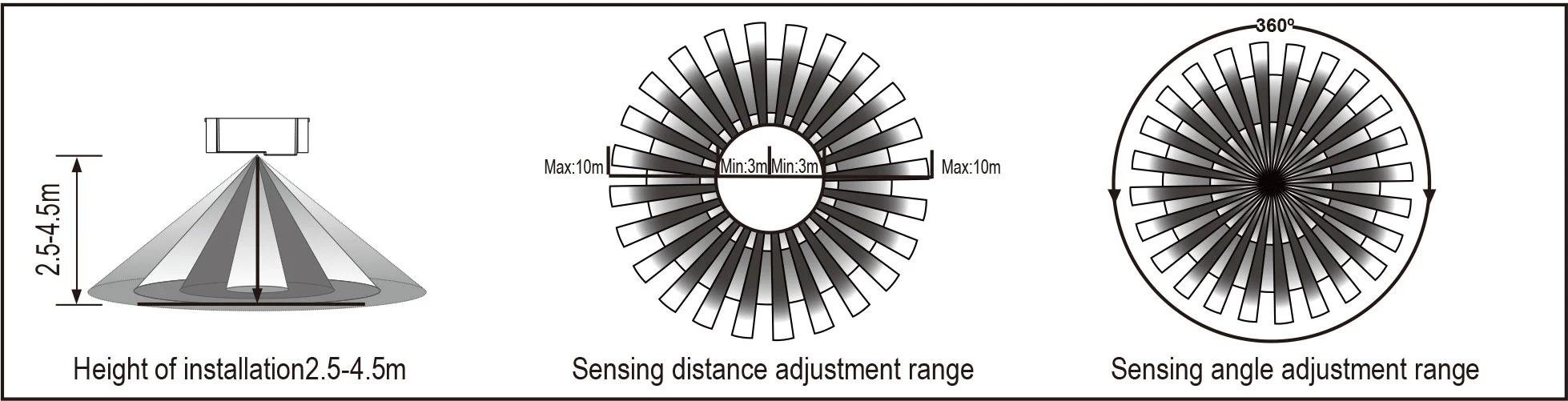

Der Erkennungsbereich ist der Begriff, der verwendet wird, um die Radien des ungefähren Kreisgusses auf dem Boden zu beschreiben, wenn sie in der Höhe von 3 m installiert werden. Um den Schalter auf ein Einzustellen ist "1", ist "0".
Beachten Sie: Wenn Sie dieses Produkt verwenden, passen Sie bitte die Empfindlichkeit (Erkennungsbereich) an einen geeigneten Wert an, aber das Maximum, um die abnormale Reaktion zu vermeiden, die durch die einfache Erkennung der falschen Bewegung durch die Blasen und Vorhänge, kleine Tiere oder die Störung des Stromnetzes und der elektrischen Geräte verursacht wird. Alle oben genannten werden zur Fehlerreaktion führen. Wenn das Produkt nicht normal funktioniert, versuchen Sie bitte, die Empfindlichkeit angemessen zu senken und dann zu testen. Die menschliche Bewegung verursacht die Sensorinduktion. Wenn Sie also die Funktionstests unterhalten, lassen Sie bitte den Induktionsbereich und machen Sie keine Bewegung, um die kontinuierliche Arbeit des Sensors zu verhindern.

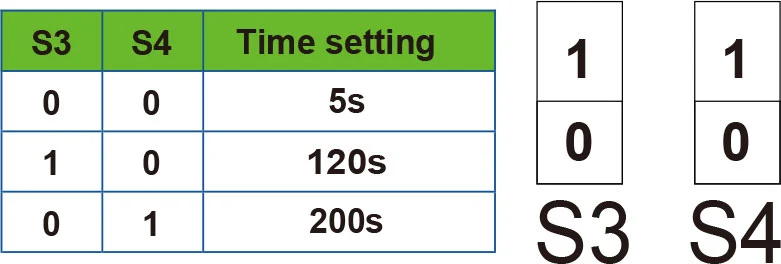

Zeiteinstellung S3 S4
Es kann von 5 Sekunden bis 200 Sekunden definiert werden. Jede Bewegung, die vor dieser Zeit entdeckt wird, startet den Timer erneut. Es wird empfohlen, die kürzeste Zeit für die Anpassung des Erkennungsbereichs und für die Durchführung des Walk -Tests auszuwählen. Um den Schalter auf ein Einzustellen ist "1", ist "0".
Es dient hauptsächlich für die Einstellung der Verzögerungszeit ab dem Moment, in dem das Signal erfasst und nach dem leichten Auto-Off leichte leichte Signal angeht. Sie können die Verzögerungszeit auf Ihren praktischen Bedarf definieren. Aber Sie sollten die Zeit für die Energieeinsparung verzögern, da der Mikrowellensensor die Funktion der kontinuierlichen Erfassung hat, dh jede Bewegung, die vor der Verzögerungszeit erfasst wird, startet den Timer erneut und das Licht bleibt nur dann weiter, wenn sich im Erkennungsbereich Menschen befindet.

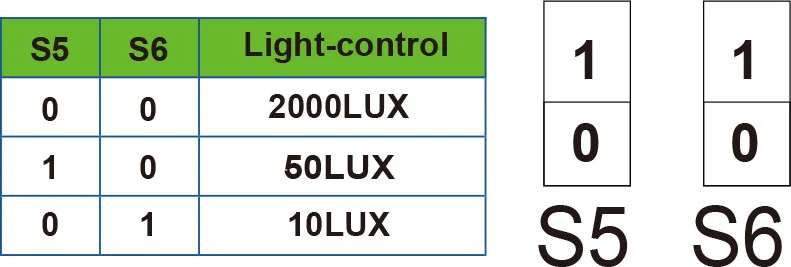

Lichtkontrolleinstellung S5 S6
Es kann im Bereich von 10 ~> 2000 Lux definiert werden. Um den Schalter auf ein Einstellen zu setzen, ist „1“, um „0“ zu sein.
Dieses Handbuch ist für die aktuelle Inhaltsprogrammierung dieses Produkts vorgesehen. Es gibt Änderungen und Änderungen am Hersteller ohne Vorankündigung!
Es ist ausschließlich verboten, den Inhalt der Bedienungsanleitung für einen anderen Zweck ohne Erlaubnis des Unternehmens zu kopieren.
| Fehler | Scheiternsursache | Lösung |
| Die Last funktioniert nicht. | Die Lichtbeleuchtung wird falsch eingestellt. | Passen Sie die Einstellung der Last an. |
| Die Last funktioniert ständig. | Die Last ist gebrochen. | Ändern Sie die Last. |
| Die Kraft ist aus. | Die Kraft einschalten. | |
| Es gibt ein kontinuierliches Signal im Bereich der Erkennung. | Überprüfen Sie die Einstellungen des Erkennungsbereichs. | |
| Die Last funktioniert, wenn kein Bewegungssignal erkannt wird. | Die Lampe ist nicht gut installiert, so dass der Sensor zuverlässige Signale nicht erkennt. | Stellen Sie den Installationsort neu an. |
| Das bewegliche Signal wird vom Sensor erkannt (Bewegung hinter der Wand, die Bewegung kleiner Objekte usw.) | Überprüfen Sie die Einstellungen des Erkennungsbereichs. | |
| Die Last funktioniert nicht, wenn das Bewegungssignal erkannt wird. | Die Bewegungsgeschwindigkeit ist zu schnell oder der definierte Erkennungsbereich ist zu klein. | Überprüfen Sie die Einstellungen des Erkennungsbereichs. |
Warnung! Die folgenden Situationen führen zu einer Fehlerreaktion.
1. Das auf dem Schaukelobjekt installierte Einbau führt zu einer Fehlerreaktion.
2.Der von Wind geblasener Schüttelvorhang führt zu einer Fehlerreaktion. Bitte wählen Sie den geeigneten Ort für die Installation aus.
3. Das Installieren des Verkehrs, wenn der Verkehr beschäftigt ist, führt zu Fehlerreaktion.
4.Die Funken, die von einigen Geräten in der Nähe erzeugt werden, führen zu einer Fehlerreaktion.
● Bitte bestätigen Sie mit der Präfessioninstallation.
● Aus Sicherheitsgründen senken Sie bitte die Stromversorgung vor dem Installations- und Entfernungsvorgang.
● Alle durch einen unsachgemäßen Betrieb verursachten Verluste übernehmen der Hersteller keine Verantwortung.
