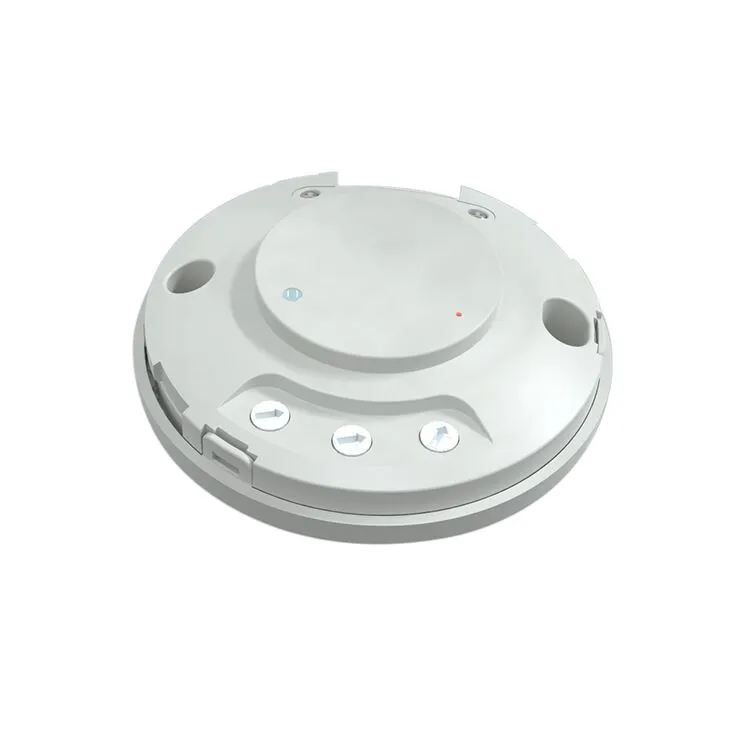

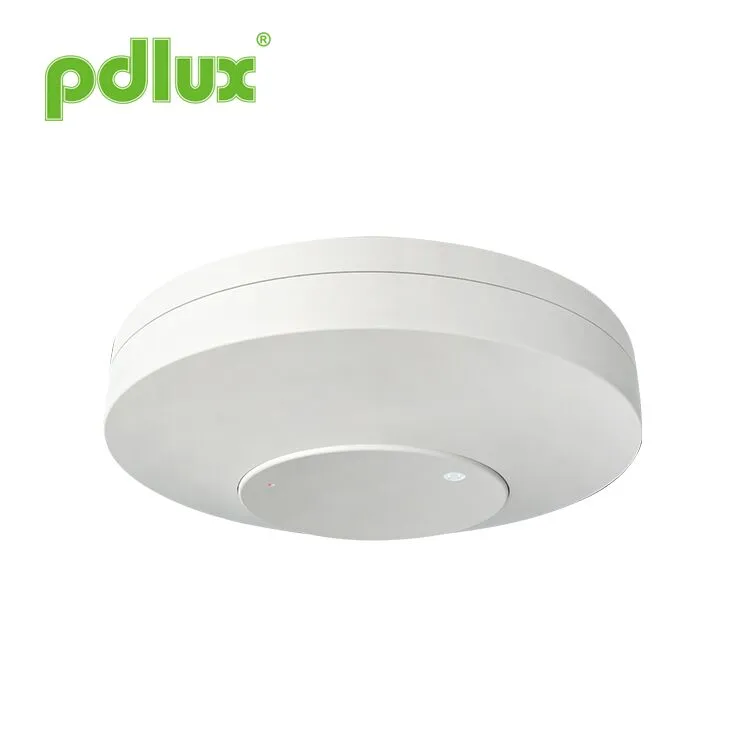

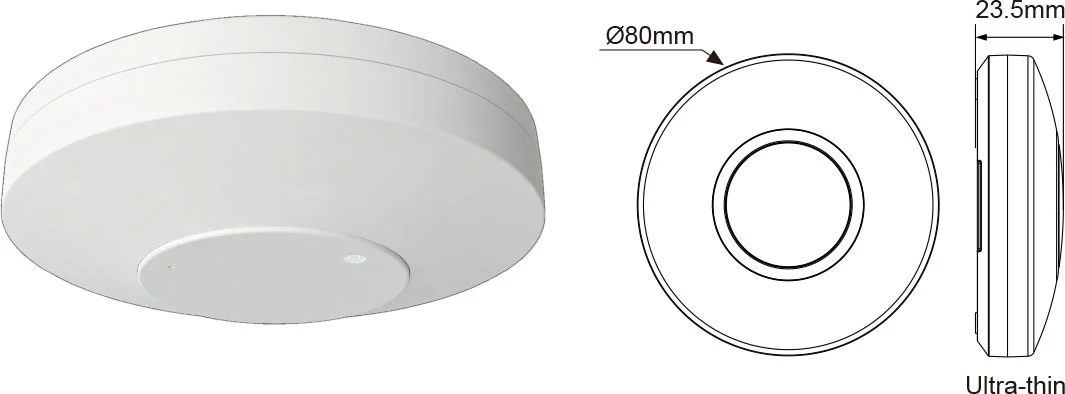

PDLUX PD-M330-K 24GHz MMWAVE Life-Präsenz-Nachweissensor
Verwenden Sie FMCW, um Personen in einem bestimmten Bereich zu erkennen. Durch die Kombination der Radarsignalverarbeitung mit einem genauen menschlichen Erkennungsalgorithmus kann eine hohe Empfindlichkeit des menschlichen Erkennungs erreicht werden, was sich bewegende und stationäre menschliche Ziele erkennen kann. Die biologische Präsenz (hauptsächlich der menschliche Körper) mit Eigenschaften wie Atmen und Herzschlag im Nachweisbereich wird festgestellt, so dass der menschliche Körper ohne Körperbewegungen, einschließlich schlafender Menschen, erkannt werden kann.
Modell:PD-M330-K
Anfrage absenden
Zusammenfassung
Verwenden Sie FMCW, um Personen in einem bestimmten Bereich zu erkennen. Durch die Kombination der Radarsignalverarbeitung mit einem genauen menschlichen Erkennungsalgorithmus kann eine hohe Empfindlichkeit des menschlichen Erkennungs erreicht werden, was sich bewegende und stationäre menschliche Ziele erkennen kann. Die biologische Präsenz (hauptsächlich der menschliche Körper) mit Eigenschaften wie Atmen und Herzschlag im Nachweisbereich wird festgestellt, so dass der menschliche Körper ohne Körperbewegungen, einschließlich schlafender Menschen, erkannt werden kann.
Spezifikationen
| Betriebsfrequenz: | 24-24.2GHz |
| Bewertungslast: | 800W (Widerstand)/300 W (kapazitiv) |
| Nennspannung: | 100-240 V AC, 50/60Hz |
| Ausgangssignal: | Ein/Aus -Schalter |
| Standby -Stromverbrauch: | <0,4W |
| Installationshöhe: | 2-3m |
| Erkennungsradius: | > 3m (mit einem Erkennungsbereich Radius von 1 bis 3 Metern) Bewegung Der Erkennungsradius auf 3-6 m. |
| Lichtsteuerungsbereich: | 5-300LUX - Tag |
| Verzögerung des Herunterfahrens: | 5 Sekunden bis 3 Minuten (eingestellt die Verzögerung nach Bedarf.) Schutzstufe IP20 |

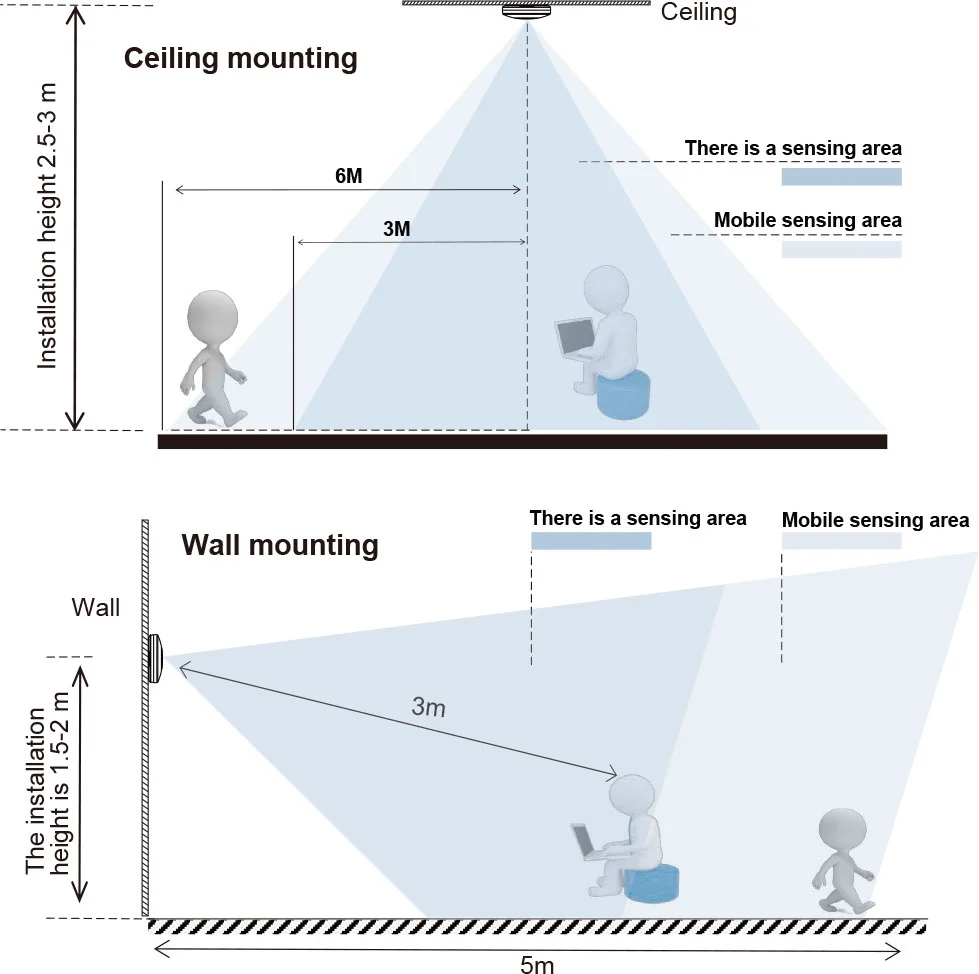

Schematische Diagramm der Erkennungsfläche Verteilung
Funktion
Tag und Nacht automatisch identifizieren. Kann Umgebungslicht nach Ihrem Wunsch anpassen: Wenn Sie sich in Sonne (max) wenden, funktioniert es tagsüber und nachts. Wenn sich der Mond (min) wende, funktioniert es nur unter weniger als 10 luxen Umständen. In Bezug auf die Anpassung finden Sie auf den Testweg.
Zeitverzögerung wird kontinuierlich hinzugefügt: Wenn es nach dem ersten Induktor das zweite Induktionssignal empfängt, berechnet es die Zeit für den Rest des ersten Zeitverzögerungsbasis noch einmal. (Zeit setzen)
Verzögerungsanpassung: Kann nach Bedarf eingestellt werden. Der Mindestwert beträgt 5 Sekunden und der Höchstwert 3 Minuten

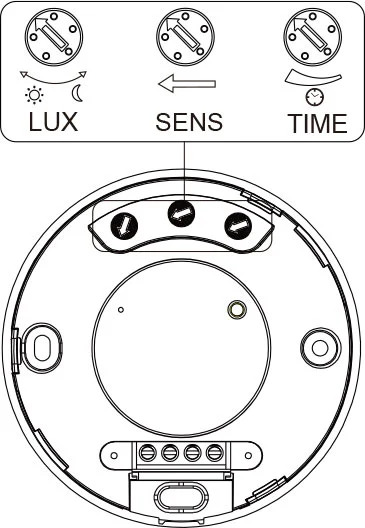

(1) Leichtkontrolleinstellung
Passen Sie das Arbeitslicht an. Drehen Sie es im Uhrzeigersinn, um es zu erhöhen, und drehen Sie gegen den Uhrzeigersinn, um es zu verringern. Wenn Sie sich an Mini wenden, funktioniert es nur unter der Lichtkontrolle etwa 10LUX. Wenn Sie sich zu maxumwandeln, kann es jede Lichtkontrolle funktionieren.
(2) Zeiteinstellung
Passen Sie die Zeiteinstellung der Lastarbeit an. Drehen Sie es im Uhrzeigersinn, um es zu erhöhen, und drehen Sie gegen den Uhrzeigersinn, um es zu verringern. Die Zeiteinstellung beträgt ungefähr 3 Minuten, wenn Sie sich zu maxumwenden, und die Zeiteinstellung beträgt etwa 5 Sekunden, wenn Sie sich an min wenden.
(3) Einstellung der Erkennungsbereich (Empfindlichkeit)
Der Erkennungsabstand ist minimal, wenn sich gegen den Uhrzeigersinn nach unten drehen, und maximal, wenn Sie im Uhrzeigersinn nach unten drehen.
Der maximale Bereich des Radarerkennungsziels beträgt 6 m gerade Linienabstand zwischen dem menschlichen Körper und dem Sensor und der Nachweisbereich 1-6 m.
HINWEIS: Wenn das Licht automatisch ausgeschaltet ist, dauert es 1 Sekunde, bis der Sensor eine weitere Bewegung erfasst, dh nur 1 Sekunden später erfasst das Licht kann automatisch sein.
Es dient hauptsächlich für die Einstellung der Verzögerungszeit ab dem Moment, in dem das Signal erfasst und nach dem leichten Auto-Off leichte leichte Signal angeht. Sie können die Verzögerungszeit auf Ihren praktischen Bedarf definieren. Aber Sie sollten die Verzögerungszeit für die Energieeinsparung besser senken, da der Infrarotsensor die Funktion der kontinuierlichen Erfassung hat, dh jede Bewegung, die vor der Verzögerungszeit erkannt wird, startet den Timer erneut und das Licht wird nur dann angehalten, wenn sich im Erkennungsbereich ein Mensch im Erkennungsbereich befindet.

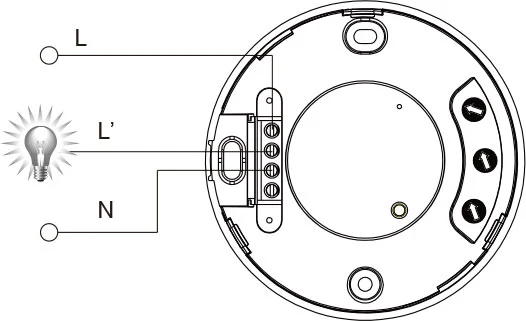

Verbindungsdrahtdiagramm
● Verbinden Sie N, L mit Strom;
● Verbinden Sie N, L ’mit Last.

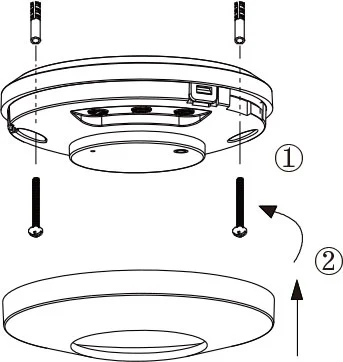

Installationsanweisung
NOTIZ:
Vor dem Installieren des Schaltens den Strom aus
Prüfen
1. Drehen Sie den Lux -Knopf im Uhrzeigersinn zum Maximum (Sonne). Drehen Sie den Zeitknopf gegen den Uhrzeigersinn auf das Minimum.
2. Nach der Einführung des Stromversorgungss wird die gesteuerte Last nach 5 Sekunden bis 3 Minuten nicht mehr funktioniert.
3. Nach der Erkennung funktioniert die Last und das Anzeigenlicht ist eingeschaltet. Wenn nach 5 Sekunden bis 3 Minuten kein kontinuierliches Signal erkannt wird, funktioniert das Indikatorlicht nicht mehr. Wenn nach 5 Sekunden ein Signal erfasst wird, sollte die Last mit dem Ladung beginnen, das Anzeigenlicht sollte aufleuchten und nach 5 Sekunden bis 3 Minuten aufhören zu arbeiten. Zu diesem Zeitpunkt wird kein kontinuierliches Signal erkannt.
4. Drehen Sie den Lux -Knopf gegen den Uhrzeigersinn zum Minimum. Wenn der Test bei 10Lux oder höher durchgeführt wird, sollte die Last nicht funktionieren, nachdem die induktive Last nicht mehr funktioniert. Wenn Sie jedoch das Erkennungsfenster mit einem undurchsichtigen Objekt (Handtuch usw.) abdecken, funktioniert die Ladung. In Ermangelung von Erfassungssignalen sollte die Last innerhalb von 5 Sekunden bis 3 Minuten aufhören zu arbeiten.
Dieses Handbuch ist für die aktuelle Inhaltsprogrammierung dieses Produkts vorgesehen. Es gibt Änderungen und Änderungen am Hersteller ohne Vorankündigung!
Es ist ausschließlich verboten, den Inhalt der Bedienungsanleitung für einen anderen Zweck ohne Erlaubnis des Unternehmens zu kopieren.
