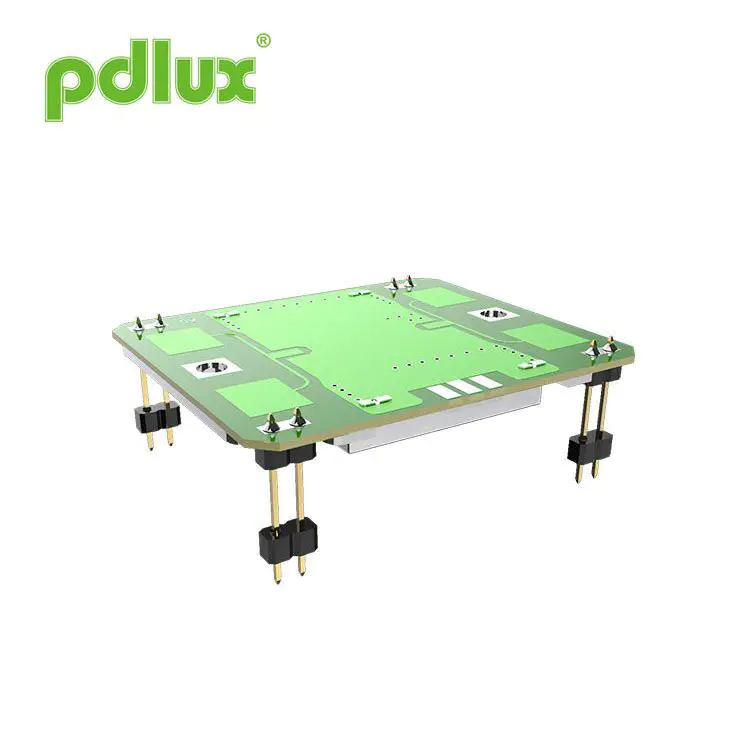

PD-V9-P X-Band-Mikrowellenbewegungssensor mit hoher Genauigkeit
Präzision, Leistung und Anpassung-PD-V9-P X-Band-Mikrowellenbewegungssensor mit hoher Genauigkeit entspricht den Anforderungen moderner Smart Detection-Systeme. Der PD-V9-P ist ein hochempfindlicher X-Band-Bewegungssensor, der für eine genaue Erkennung in verschiedenen Umgebungen ausgelegt ist. Es unterstützt die Frequenzanpassung (10,525 GHz, 10,587 GHz, 10,687 GHz), um den lokalen Vorschriften einzuhalten. Mit einer schnellen Reaktion und zuverlässigen Bewegungsverfolgung ist es ideal für IoT -Geräte, intelligente Beleuchtung, automatisierte Systeme und industrielle Bewegungserfassung. Der flexible Montagedesign und der PWM-Low-Power-Modus sind für energiebewusste Anwendungen geeignet. Wir bieten einen vollständigen technischen Support und eine rechtzeitige Lieferung, um Ihren Erfolg zu gewährleisten.
Modell:PD-V9-P
Anfrage absenden
Größe
Merkmale
- Frequenzeinstellung: 10.525-10.587GHz
- einschließlich Patchantenne
- DRO: Dielektrischer Resonator Oscilato
- niedriger Gleichstromabfluss
- Kleine Größe
- ROHS Compliance
Spezifikationen
| Artikel | Spezifikationen | |
| Frequenzeinstellung | 10.525-10.587GHz (angepasst nach verschiedenen Anforderungen) | |
| Zustand | Ta = +25 c ， Wein = +5 VDC | |
| Betriebsspannung | +5,0 ± 0,5 VDC | |
| Betriebsstrom | <32 me type. | |
| Ausgangsleistung | 20 MW (13 dbm) E.I.R.P. Typ. | |
| Frequenzstabilität | ± 5 MHz max. (Ta: -30 bis +55 c) | |
| Wiederverlustempfindlichkeit | -90 dBc Typ. | |
| Zweite harmonische Emission | -40 dBm Reichweite | |
| Antennenbeambreite (-3 dB) | E-Ebene | 36 Grad Nom. (Der oretische volle Winkel von 72 Grad) |
| H-Ebene | 72 Grad Nom. (Der oretische volle Winkel von 144 Grad) | |
| HF -Schnittstelle | Patchantenne | |
| Temperaturbereich | -30 bis +55 ° C (Standardnutzungsumfang), -40 bis +80 ° C (maximaler Nutzungsbereich) | |
| Vorschriftenregulierung | ETS 300 440 | |
Strahlungsmuster
Kurze Einführung
Der Helligkeitssensor der PD-V9-Serie arbeitet im X-Band. Die Betriebsfrequenz liegt im Frequenzbereich von 10,525 GHz bis 10,687 GHz. Benutzer müssen Einkäufe anhand der Frequenzvorschriften des Landes, in dem es sich befindet, basierend auf der Anpassung tätigen. Zum Beispiel 10,525 GHz, 1 0,587 GHz, 10,687 GHz. Die Sensoren der PD-V9-Serie werden häufig für Produkte für Sicherheits- und Überwachungsanwendungen, automatische Türsensoren, mobile Erfassungslichter, IoT-Sensoren, Geschwindigkeitssensoren und verschiedene mobile Sensorprodukte eingesetzt.
Der Sensor hat einen großen Winkeldetektion und einen kleinen Winkeldetektion. Benutzer können den Sensor bei Bedarf während des Gebrauchs in verschiedenen Winkeln beheben. Als ob Benutzer möchten, dass der Arbeitsstrom des Sensors so klein wie möglich ist, können Sie den Stromversorgungsmodus des Sensors auf den PWM -Modus (Duty Cycle) einstellen, der den Arbeitsstrom effektiv reduzieren kann.
Mögliche Probleme auftreten
Wenn Benutzer auf die folgenden Probleme stoßen, während sie den ursprünglichen Sensor verwenden oder direkt ersetzen.
1. Gebrauch: zuerst:
Wenn Sie zum ersten Mal den PD-V9-P X-Band-Mikrowellenbewegungssensor mit hoher Genauigkeit verwenden und auf hohe Empfindlichkeit oder unzureichende Empfindlichkeit stoßen, sollten Sie zunächst den Status der Verstärkungseinstellung des Verstärkungskreises überprüfen. Und ob die von MCU verwendete Berechnungsmethode zur Verarbeitung von Signalen angemessen ist. Im Allgemeinen ist es leicht, eine Lösung zu finden.
2. Mögliche Probleme, die beim direkten Ersetzen zuvor gebrauchter Sensoren auftreten können:
Wenn Sie zuvor verwendete Sensoren direkt ersetzen, kann es auch Probleme mit hoher Empfindlichkeit und geringer Empfindlichkeit geben, die leicht aufgelöst werden können. Das einfache Erhöhen des Verstärkungsschalters oder die Verringerung der Verstärkung des Amplifikationsschalters ist ausreichend. Sie müssen den Signalverarbeitungsalgorithmus der MCU nicht berücksichtigen.
Helfen Sie, dass Anfänger möglicherweise benötigt werden, wenn sie verwendet werden:
Wenn Sie bei der Verwendung der Sensoren der PD-V9-Serie auf Schwierigkeiten stoßen und Hilfe benötigen. Sie können uns per E -Mail kontaktieren. Im Allgemeinen können Antworten erhalten werden.
Produkteinführung:
Die Produkteinführung kann bei Bedarf durch PDLUX jederzeit geändert und verbessert werden. Nicht unbedingt werden alle rechtzeitig benachrichtigt.
