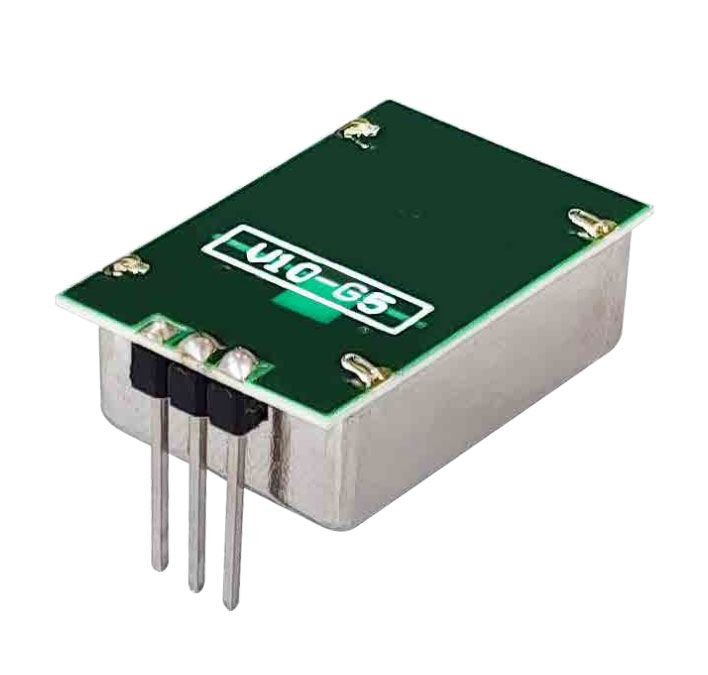

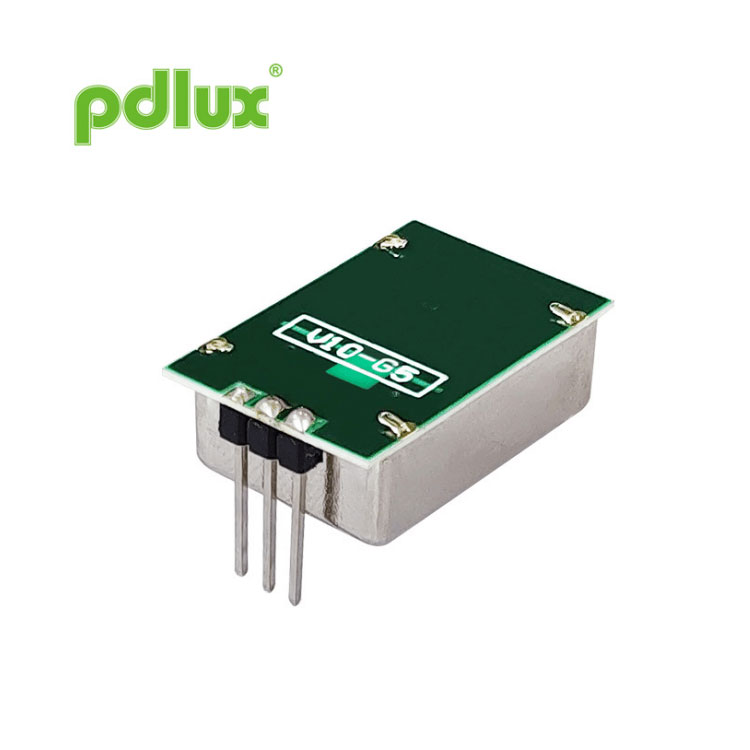

PD-V10-G5 Miniatur-X-Band-Mikrowellen-Transceiver-Bewegungsmeldereinheit
Wir werden im eigenen Werk von Pdlux in China hergestellt und sind ein anerkannter Hersteller und Lieferant der Miniatur-X-Band-Mikrowellen-Transceiver-Bewegungsmeldereinheit PD-V10-G5. Wir überwachen jeden Produktionsschritt sorgfältig, um Qualität und klare Preise sicherzustellen und unseren Kunden kostengünstige Lösungen anzubieten.
Anfrage absenden
Das in einem Metallgehäuse untergebrachte Gerät verfügt über einen durch einen dielektrischen Resonator stabilisierten Oszillator, der für Stabilität sorgt Betrieb über einen breiten Temperaturbereich im CW- oder Low-Duty-Cycle-Pulsmodus und einem integrierten Homodyn-Empfänger für erhöhte Empfindlichkeit und Zuverlässigkeit.
Diese Modulfamilie ist mit einer Versorgungsspannung von +5 V oder +3 V erhältlich.
Das grundlegende Funktionsprinzip besteht in der Erkennung der Frequenzverschiebung zwischen einem gesendeten und einem empfangenen Signal
von einem sich bewegenden Objekt im Sichtfeld des Geräts reflektiert.
Das Gerät erzeugt ein Ausgangssignal mit niedrigem Pegel, das verstärkt und verarbeitet werden kann, um einen akustischen oder visuellen Alarm auszulösen
Signal und verwendet kostengünstige Herstellungstechniken für die Oberflächenmontage, die sich in der Praxis als robust und nachweislich erwiesen haben
zuverlässig.
| Teile-Nr. | Land | Frequenz | Kommentare |
| PD-V10-501 | Vereinigtes Königreich | 10,587 GHz (5 V) | |
| PD-V10-502 | USA | 10,525 GHz (5 V) | FCC-ID |
| PD-V10-502 | Belgien, Holland, Italien | 10,525 GHz (5 V) | Erfüllt die RED-Richtlinie |
| PD-V10-301 | Vereinigtes Königreich | 10,587 GHz (3 V) | |
| PD-V10-302 | Belgien, Holland, Italien | 10,525 GHz (3 V) | Erfüllt die RED-Richtlinie |
| Frequenz | Siehe Tabelle oben |
| Leistungsabgabe (min.) | 5 dBm EIRP |
| Betriebsspannung | +5 V ± 0,25 V +3 V ± 0,15 V |
| Betriebsstrom (CW) | 25mA (maximal) 20 mA (typisch) |
| Harmonische Emissionen | <-30 dBm |
| Durchschnittlicher Strom (5 % DC) | 1 mA typ. |
| Impulsbreite (min.) | 5 µs |
| Arbeitszyklus (Min.) | 1 % |
| Pulswiederholungsfrequenz | 2-4 kHz |
| Empfindlichkeit (für ein S/N-Verhältnis von 10 dB) | -84 dBm |
| Rauschen (gemessen in einer Bandbreite von 3 Hz bis 80 Hz) | < 30 µV |
| Gewinnen | 5 dBi |

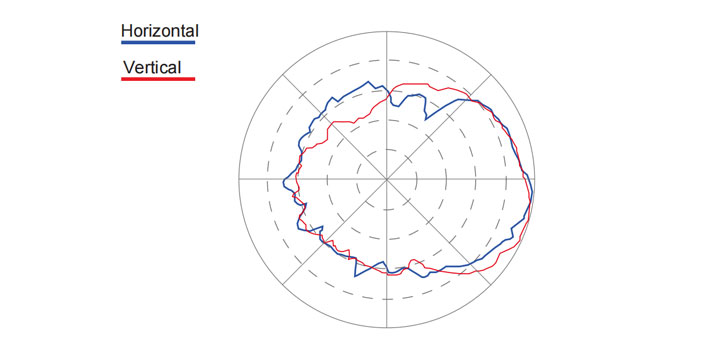

| -3 dB Strahlbreite | |
| E-Flugzeug | 50° |
| H-Flugzeug | 60° |
| Gewicht | 4 g |

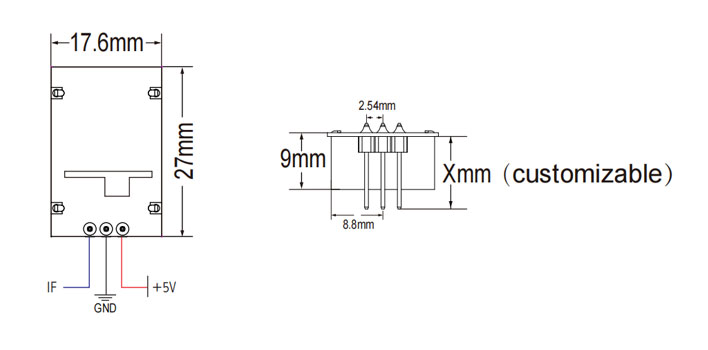

| Stiftleistenanschlüsse | 2,54 mm Abstand x3 |
| RoHS-konform | |
| Leistung/Temp. Koeffizient (über Betriebstemperaturbereich) | 3 dB |
| Frequenz/Temp. Koeffizient (über Betriebstemperaturbereich) | 6,5 MHz |
| Betriebstemperatur | -20° C bis +70° C |
Die Stärke des Sensorausgangs (Erkennungsbereich) hängt vom Signal-Rausch-Verhältnis ab. Bei Über- oder Unterschreitung der Nennbetriebstemperatur kann der Sensor zwar auch funktionieren, jedoch wird die Leistung reduziert. Um Schäden an den Geräten zu vermeiden, ist bei der Handhabung Vorsicht geboten. Richtige elektrostatische Entladung (ESD) Vorsichtsmaßnahmen sollten in allen Phasen der Lagerung, Handhabung, Montage und Prüfung beachtet werden.
