PDLUX bringt verbesserte X-Band-Doppler-Erkennungsmodule PD-V9H/PD-V9P/PD-V9S auf den Markt, optional auch als benutzerdefinierte Pin-freie Version
Ningbo PDLUX Electronic Technology bringt offiziell die verbesserten PD-V9 X-Band-Doppler-Radarsensoren auf den Markt, darunter PD-V9H, PD-V9P und PD-V9S. Mit verschiedenen Pin-Layouts und zwei Mainstream-Frequenzoptionen sowie optionaler pinloser Anpassung erfüllt die Serie vielfältige PCB-Layout-Anforderungen weltweiter Elektronikhersteller.

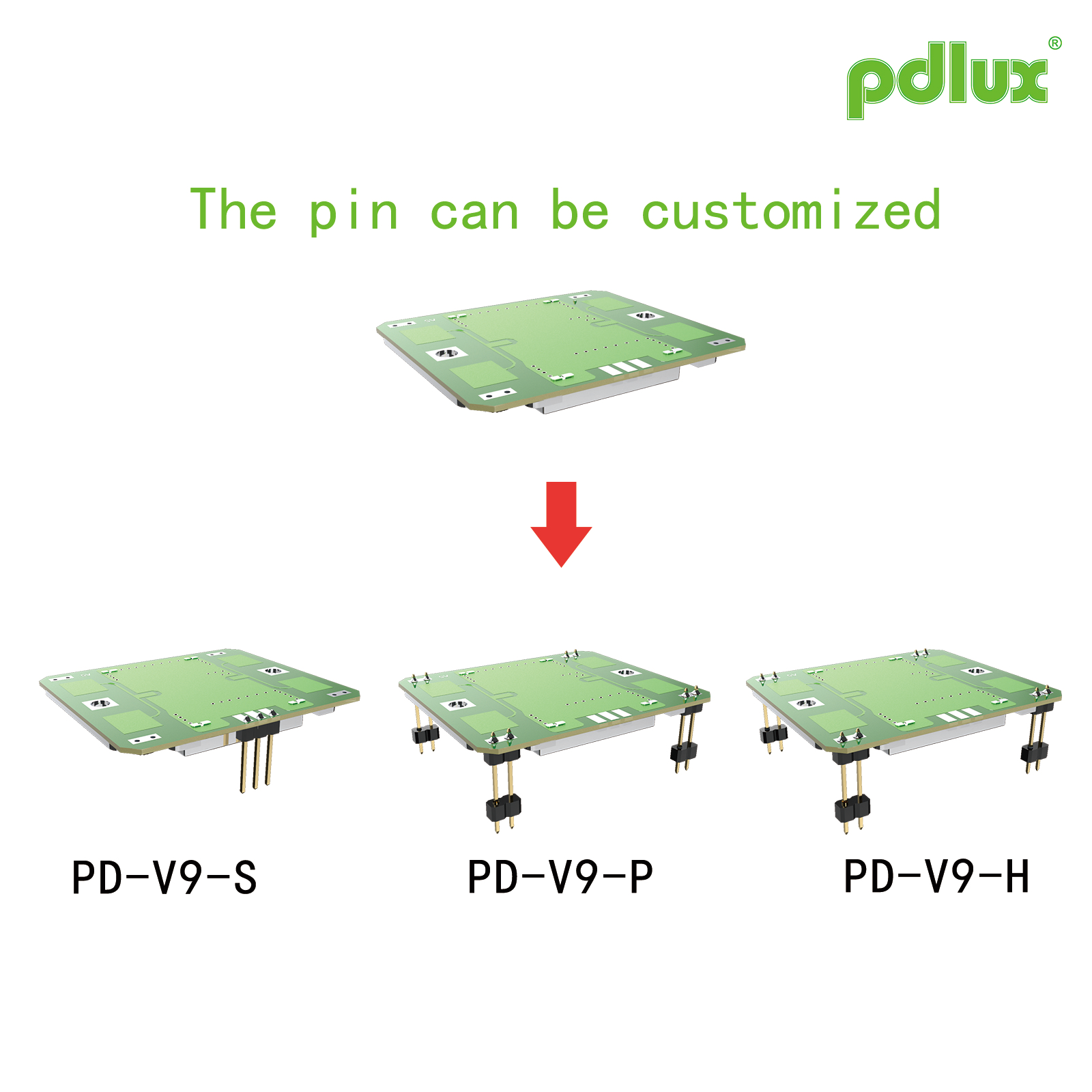

Kerndifferenzierung: Pin-Layout und Frequenzauswahl
Alle drei Modelle verfügen über den gleichen Schaltkreis, die gleiche Antenne und die gleiche elektrische Leistung, mit Unterschieden lediglich im Pin-Abstand und der Betriebsfrequenz, um den regionalen Funkstandards zu entsprechen:
· PD-V9H:10,587 GHz ± 10 MHz (EU-Standardfrequenz), X1 = 3,4 mm, X2 = 9,8 mm Pinabstand für gängiges europäisches und amerikanisches PCB-Design
· PD-V9P:10,525 GHz ± 20 MHz (weltweite Universalfrequenz), kompakte X1 = 3 mm, X2 = 8,9 mm-Pins, um PCB-Platzbedarf zu sparen
· PD-V9S:10,525 GHz ± 20 MHz, standardmäßiges 3,4/9,8-mm-Pin-Layout für den direkten Drop-in-Austausch älterer Sensoren
Benutzerdefinierte Option:Pinfreie Blankmodule für die SMD-Montage sind auf Anfrage erhältlich; Die X3-Größe kann nach Kundenwunsch angepasst werden.
Einheitliche überlegene Spezifikationen für alle PD-V9-Serien
Die gesamte Serie ist mit einem dielektrischen Resonator-Oszillator DRO und einer integrierten Patch-Antenne ausgestattet und weist einheitliche Spezifikationen auf:
· Versorgungsspannung: DC5V±0,5V, typischer Strom unter 32mA; Unterstützt den PWM-Leistungsmodus für extrem niedrigen Stromverbrauch
· Typischer EIRP: 13 dBm (20 mW), Empfangsempfindlichkeit -90 dBc, zweite Harmonische ≤ -40 dBm
· Betriebstemperatur: -30℃~+55℃ regulärer Bereich, erweitert von -40℃ bis +80℃
· Abstrahlwinkel: 36° E-Ebene, 72° H-Ebene; flexibler Montagewinkel verfügbar
· RoHS-zertifiziert und konform mit ETS 300 440 für die weltweite Marktzulassung
Breite Anwendungsszenarien
Ideal für automatische Türen, Bewegungssensorleuchten, Sicherheitsalarme, IoT-Anwesenheitssensoren und Geräte zur Geschwindigkeitserkennung. Beim Austausch alter Radarmodule müssen Benutzer lediglich die Verstärkerverstärkung anpassen, um Empfindlichkeitsprobleme zu lösen, ohne den MCU-Code überarbeiten zu müssen, wodurch die Entwicklungskosten erheblich gesenkt werden.
