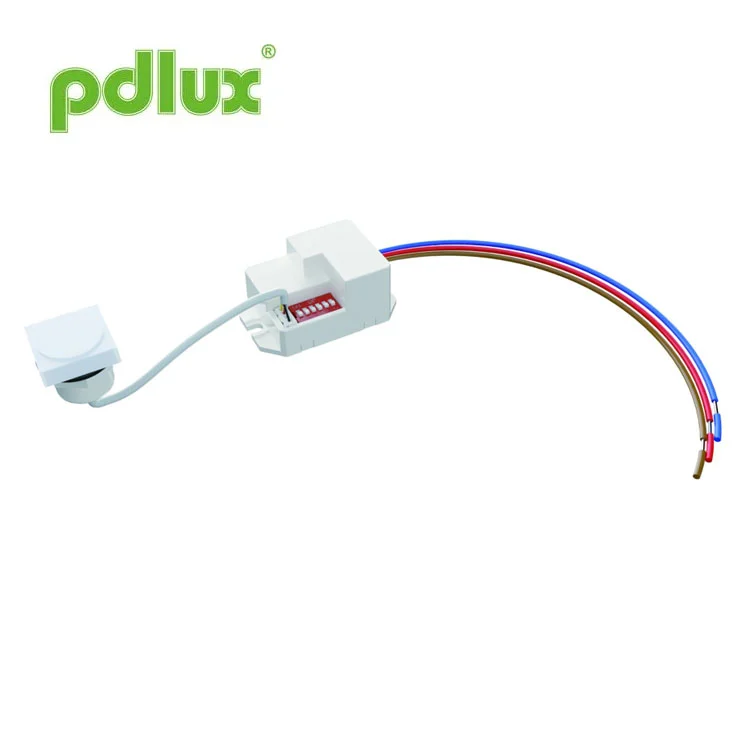

Neuer 5,8-GHz-Mikrowellensensor mit quadratischem Kopf für schmale Treppenhäuser und Korridore
Modell:PD-MB15Y
Anfrage absenden

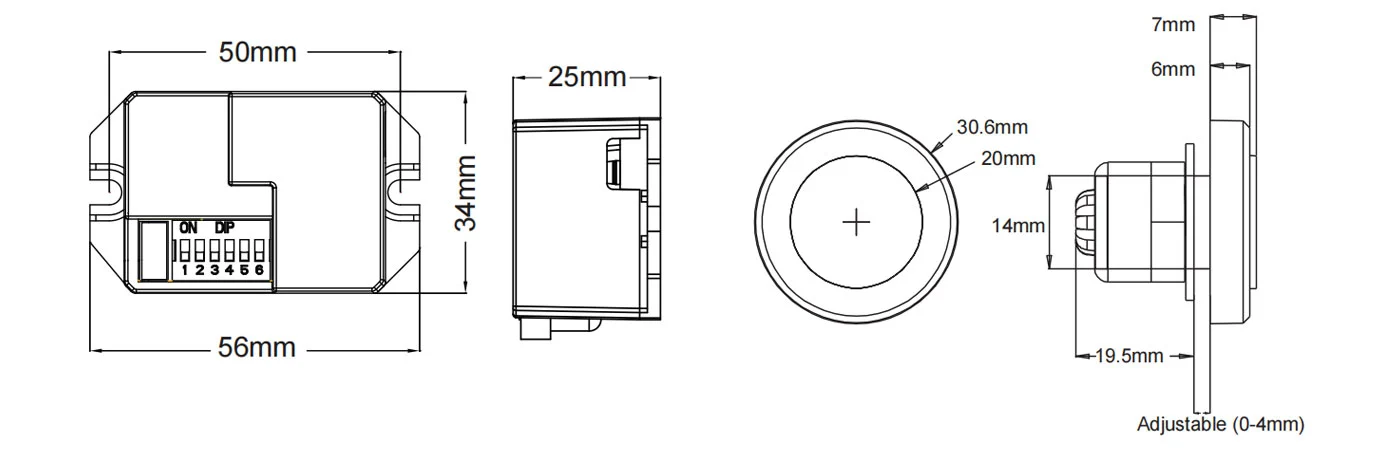

Produktgröße
Zusammenfassung
Dies ist ein hochpräziser digitaler Mikrowellensensor mit einem Erfassungsbereich von 360° und einer Arbeitsfrequenz von 5,8 GHz. Es basiert auf dem Doppler-Prinzip, das Senden und Empfangen integriert. Es verfügt über eine MCU (Micro Control Unit), die die Präzision erheblich erhöht und die Fehlerrate verringert. Es hat ein zartes Aussehen und eine kompakte Struktur. Es kann unabhängig an die Lasten angeschlossen oder einfach in die Beleuchtung mit Lampenschirm eingebaut werden aus Glas oder Kunststoff. Es wird häufig in Durchgängen, Waschräumen, Aufzügen, Haushalten oder anderen öffentlichen Bereichen zum Schutz der Sicherheit oder zur Energieeinsparung eingesetzt.
Merkmale
1. Keine Strahlungsschäden: Die Sendeleistung beträgt weniger als 0,2 mW, was dem menschlichen Körper keinen Schaden zufügt.
2.Starke Entstörungsfähigkeit, kann im Temperaturbereich von -15℃ -+70℃ arbeiten.
3. Die Frequenz ist konstant und die Frequenzdrift tritt im Frequenzbereich nicht auf.

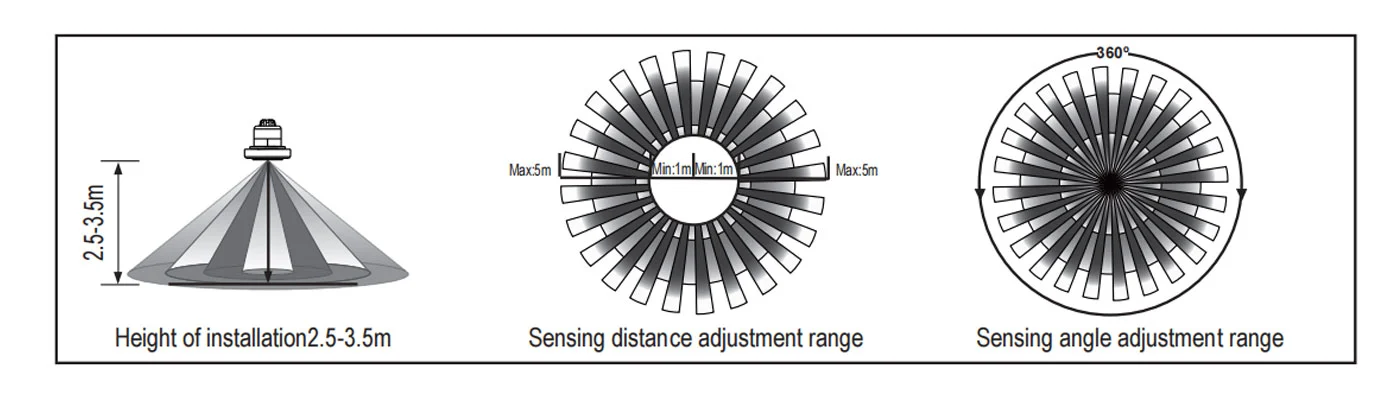

Sensorinformationen

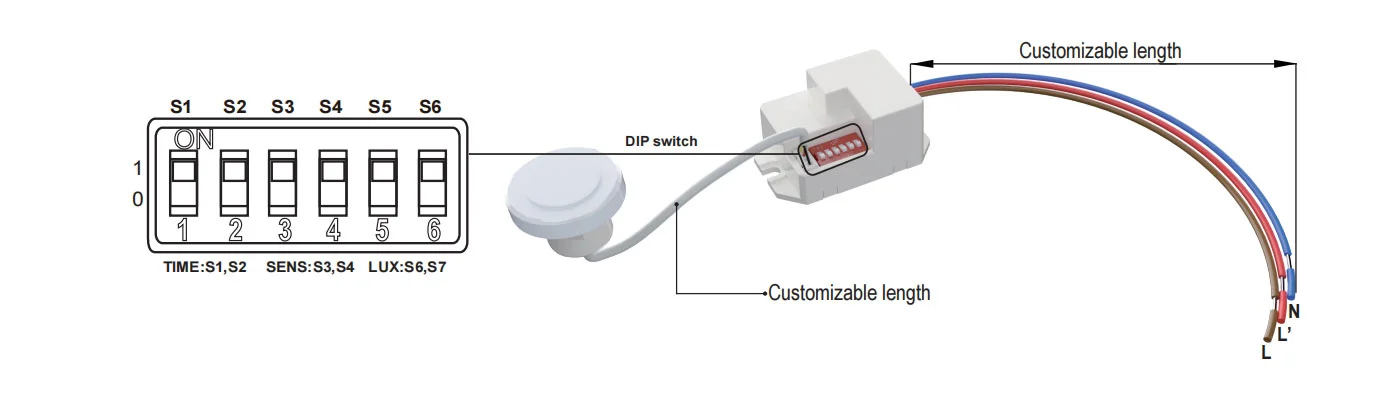

Einstellungsart: DIP-Schalter
Spezifikationen
=| Stromquelle | 220-240VAC |
| Netzfrequenz | 50Hz |
| HF-System | 5,8 GHz (Mittenfrequenz) elektrische CW-Welle, ISM-Band |
| Nennlast | 800 W max. Wolfram 200 W Max. Leuchtstofflampe und LED |
| Schutzstufe | IP20, Klasse II |
| Installation sitzen | Innenbereich, Deckenmontage |
| Sendeleistung | <0,2 mW |
| Erfassungswinkel | 360° |
| Erfassungsbereich | 1m-2m-4m-5m (Radien) (einstellbar) |
| Zeiteinstellung | 8 Sek.-3 Min.-10 Min.-15 Min. (einstellbar) |
| Lichtsteuerung | 10LUX-50LUX- >2000LUX, (einstellbar |
| Stromverbrauch | ca. 0,5W |
| Arbeitstemperatur | -15°C~+70°C |
Zeiteinstellung S1 S2
Es kann als 8 Sekunden bis 15 Minuten definiert werden. Jede Bewegung, die vor Ablauf dieser Zeit erkannt wird, startet den Timer neu. Es wird empfohlen, für die Anpassung des Erfassungsbereichs und die Durchführung des Gehtests die kürzeste Zeit zu wählen. Die Einstellung des Schalters auf ON ist „1“, auf OFF ist „0“.
Es dient hauptsächlich der Einstellung der Verzögerungszeit vom Moment der Signalerkennung und dem automatischen Einschalten des Lichts bis zum automatischen Ausschalten des Lichts. Sie können die Verzögerungszeit entsprechend Ihren praktischen Anforderungen definieren. Um Energie zu sparen, sollten Sie jedoch die Verzögerungszeit verringern, da der Mikrowellensensor eine kontinuierliche Erfassungsfunktion hat. Das heißt, jede Bewegung, die vor Ablauf der Verzögerungszeit erkannt wird, startet den Timer neu und das Licht bleibt nur dann eingeschaltet, wenn sich ein Mensch im Erfassungsbereich befindet.
Einstellung des Erfassungsbereichs (Empfindlichkeit) S3 S4
Mit der Erfassungsreichweite werden die Radien des etwa kreisförmigen Wurfs auf dem Boden bei einer Installation in einer Höhe von 3 m beschrieben. Die Einstellung des Schalters auf ON ist „1“, auf OFF ist „0“.
Hinweis: Wenn Sie dieses Produkt verwenden, stellen Sie bitte die Empfindlichkeit (Erkennungsreichweite) auf einen angemessenen, aber maximalen Wert ein, um eine abnormale Reaktion zu vermeiden, die durch die einfache Erkennung falscher Bewegungen durch wehende Blätter und Vorhänge, kleine Tiere oder Störungen des Stromnetzes und elektrischer Geräte verursacht wird. Alle oben genannten Punkte führen zur Fehlerreaktion. Wenn das Produkt nicht normal funktioniert, versuchen Sie bitte, die Empfindlichkeit entsprechend zu verringern, und testen Sie es dann. Durch menschliche Bewegungen wird der Sensor induziert. Wenn Sie sich also im Funktionstest befinden, verlassen Sie bitte den Induktionsbereich und führen Sie keine Bewegungen aus, um den kontinuierlichen Betrieb des Sensors zu verhindern.
Lichtsteuerungseinstellung S5 S6
Er kann im Bereich von 10~>2000 LUX definiert werden. Die Einstellung des Schalters auf ON ist „1“, auf OFF ist „0“.
Bei diesem Handbuch handelt es sich um den aktuellen Inhalt der Programmierung dieses Produkts, Änderungen und Modifikationen sind dem Hersteller ohne Vorankündigung vorbehalten!
Es ist strengstens untersagt, den Inhalt der Bedienungsanleitung ohne Genehmigung des Unternehmens für andere Zwecke zu kopieren.
| Fehler | Fehlerursache | Lösung |
| Die Ladung funktioniert nicht. | Lichtbeleuchtung ist falsch eingestellt. | Passen Sie die Einstellung der Last an. |
| Die Ladung ist kaputt. | Ändern Sie die Ladung. | |
| Der Strom ist ausgeschaltet. | Schalten Sie den Strom ein. | |
| Die Ladung funktioniert die ganze Zeit. | Im Bereich der Detektion liegt ein kontinuierliches Signal vor. | Überprüfen Sie die Einstellungen des Erfassungsbereich. |
| Die Last funktioniert, wenn sie vorhanden ist Kein Bewegungssignal erkannt. | Die Lampe ist nicht richtig installiert, so dass der Sensor nicht funktioniert zuverlässige Signale erkennen. | Passen Sie den Installationsort neu an. |
| Bewegungssignal wird vom Sensor erkannt (Bewegung). hinter der Wand, die Bewegung kleiner Gegenstände usw.) | Überprüfen Sie die Einstellungen des Erkennungsbereichs. | |
| Die Last funktioniert nicht, wenn ein Bewegungssignal erkannt wird. | Die Bewegungsgeschwindigkeit ist zu hoch oder der definierte Erfassungsbereich ist zu klein. | Überprüfen Sie die Einstellungen des Erkennungsbereichs. |
Warnung! Die folgenden Situationen führen zu einer Fehlerreaktion.
1. Die Installation am Schaukelobjekt führt zu einer Fehlerreaktion.
2. Der vom Wind verwehte zitternde Vorhang führt zu einer Fehlerreaktion. Bitte wählen Sie den geeigneten Installationsort aus.
3. Die Installation dort, wo viel Verkehr herrscht, führt zu einer Fehlerreaktion.
4. Die von einigen in der Nähe befindlichen Geräten erzeugten Funken führen zu einer Fehlerreaktion.
● Bitte bestätigen Sie die professionelle Installation.
● Aus Sicherheitsgründen unterbrechen Sie bitte vor Installations- und Demontagearbeiten die Stromversorgung.
● Für Schäden, die durch unsachgemäße Bedienung entstehen, übernimmt der Hersteller keine Haftung.
