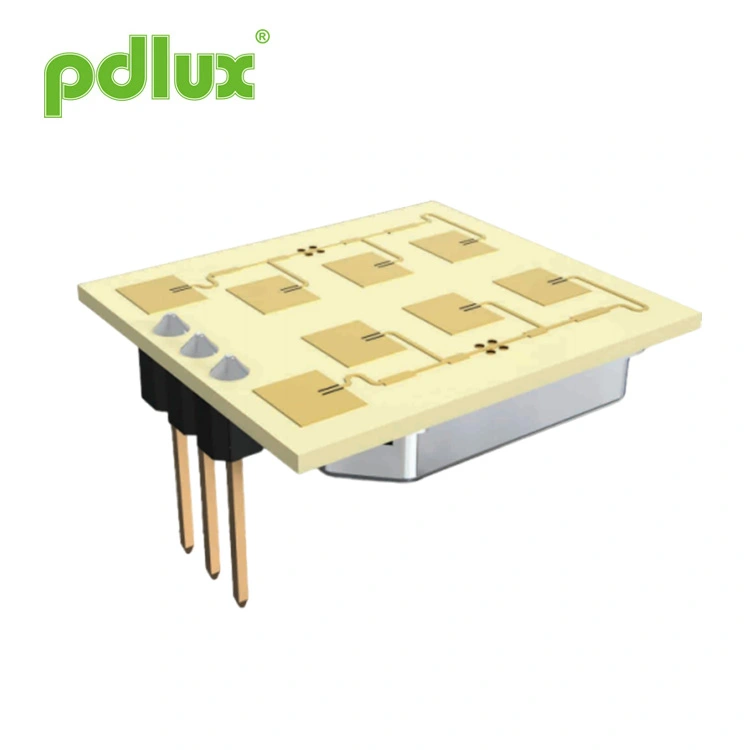

Millimeterwellen-24-GHz-Sicherheitsradarmodul
Pdlux liefert hochwertige Millimeterwellen-24-GHz-Sicherheitsradarmodule aus China. Es handelt sich um einen K-Band-Hochleistungswellensensor mit schmalem Winkel, der für die berührungslose Handwellenaktivierung, Einbrucherkennung und automatische Türsteuerung entwickelt wurde. Mit einer fortschrittlichen Verstärkerschaltung und einem MCU-Algorithmus unterstützt es vielseitige Anwendungsfunktionen wie Freisprechschalter und Zugangssysteme. Der Sensor liefert eine zuverlässige, fokussierte Erkennung und erfüllt gleichzeitig internationale Standards wie EN 300440, FCC Teil 15.249, RED, RoHS und REACH, wodurch Sicherheit und Umweltverantwortung für verschiedene Sicherheits- und Automatisierungsanforderungen gewährleistet werden.
Modell:PD-V18-A
Anfrage absenden
PD-V18-A 24,125 GHz Mikrowellen-Bewegungssensor
Anwendung
Berührungsloser Handwellensensor
Engwinkel-Hochleistung
Eindringling erkennen
Berührungsloser Handwellensensor
Engwinkel-Hochleistung
Eindringling erkennen
PD-V18-A ist eine Schmalwinkel-Hochleistungswelle im K-Band (24,125 GHz).
Sensor. Mit dem Algorithmus der Verstärkerschaltung und MCU, Anwendung
Es können Produkte mit unterschiedlichen Funktionen hergestellt werden.
Zum Beispiel: Es wird für die berührungslose Induktionsautomatik mit Handbewegung verwendet
Türen, handbewegte berührungslose Induktionsschalter und andere Anwendungen
Produkte.
Gemäß EN 300440-V2.1.1, EN 62479:2010
RED-Richtlinie – 2014/53/EU
Gemäß FCC Teil 15.249
Gemäß EN 62321, ROHS-Richtlinie – 2011/65/EU
Gemäß REACH-Richtlinie – 1907/2006/EG
RED-Richtlinie – 2014/53/EU
Gemäß FCC Teil 15.249
Gemäß EN 62321, ROHS-Richtlinie – 2011/65/EU
Gemäß REACH-Richtlinie – 1907/2006/EG

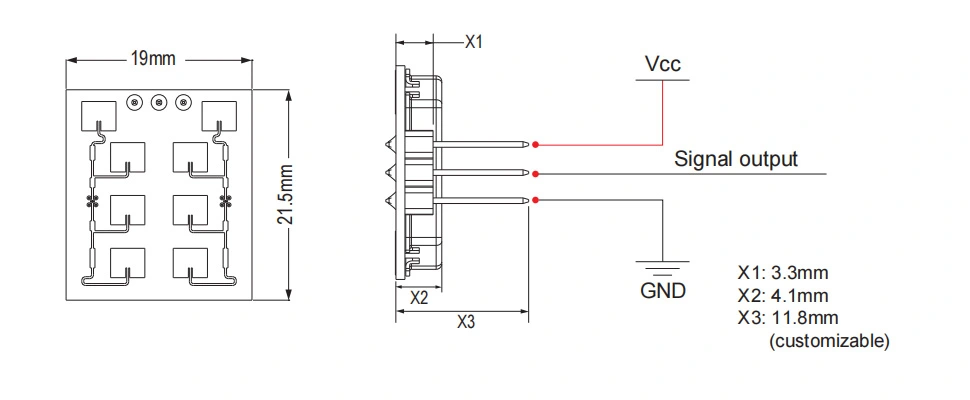

Produktgröße
Technische Parameter
| Parameter | Notizen | Min | Typ | Max | Einheiten |
| Versorgungsspannung | Vcc | 3.0 | 5.0 | 5.25 | V |
| Aktueller Verbrauch | lcc | 20 | 30 | 35 | mA |
| Betriebsmodus | Angetrieben durch PWM kann der Arbeitsstrom auf 3–15 mA gesteuert werden | ||||
| Impulsbreite | Tpulse | 10 | μs | ||
| Betriebstemperatur | Spitze | -30~+65 | ℃ | ||
| Lagertemperatur | Tstg | -10 | +60 | ℃ | |
| Stabile Zeit |
|
<5 |
|
μSek | |
| Lärm | 3.5 | 4.5 | 4.5 | mVrms | |
| Frequenzeinstellung | f | 24.000 | 24.125 | 24.250 | GHz |
| Strahlungsleistung (EIRP) | Schmollen | <2,0 | <2,5 | <3,0 | mW |
| Luftfeuchtigkeit bei der Lagerung | 45 % ~ 65 % | RH | |||
WARNUNG: Der tatsächliche Erfassungsbereich hängt von der Signalverstärkung des Schaltkreises und dem Gesamtlayout der PCBA ab und die Schwelle der MCU.
Hinweis 1: Die abgestrahlten Emissionen entsprechen den FCC- und CE-Vorschriften.
Hinweis 2: Die empfangene Signalstärke (RSS) wird bei einem gesamten 1-Wege-Pfadverlust von 70 dB gemessen.
Hinweis 3: Die Rauschspannungen werden von 10 Hz bis 100 Hz am Ausgangsanschluss in einer reflexionsarmen Kammer gemessen.
Hinweis 4: Impulsbetrieb wird empfohlen
