Hochempfindlicher PDLUX PD-V11H 24GHz Mikrowellensensor für automatische Schiebetüren
Pdlux ist ein zuverlässiger Hersteller und Lieferant in China; Dieser hochempfindliche 24-GHz-Mikrowellensensor PDLUX PD-V11H für automatische Schiebetüren wird direkt von unserem Werk aus versendet, wodurch Zwischenhändler überflüssig werden und ein angemessener Preis geboten wird. Wenn Sie eine individuelle Lösung wünschen, können Sie uns gerne kontaktieren.
Modell:PD-V11H
Anfrage absenden
PD-V11 24,125 GHz Mikrowellen-Bewegungssensor
Anwendung
Intelligenter Schalter
Wandschalter
Eindringling erkennen
Intelligenter Schalter
Wandschalter
Eindringling erkennen

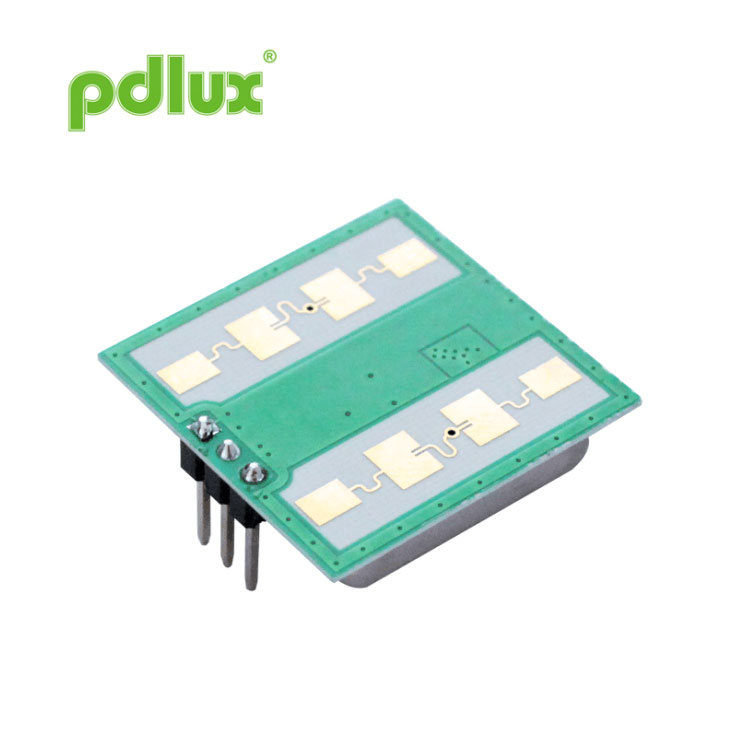

Der Mikrowellen-Bewegungssensor des PD-V11 24,125 GHz ist ein K-Band-Doppler
Transceiver-Modul. Dies ist eine flache Antenne unseres eigenen Designs, die ein Layout entwickelt
mit gut abgestimmten Übertragungen und Empfängen.
Wir haben das interne Layout neu berechnet und neu angeordnet, um es noch übersichtlicher zu gestalten sinnvoll. Machen Sie die Hauptfrequenz des Sensors stabiler. Das sind Das Design unseres A deckt einen größeren Bereich an Umgebungstemperaturen ab.
V11-H hat ein geringeres Rauschen, eine höhere Auflösung und eine höhere Empfindlichkeit. Eingebaut antistatische Funktion. Im Vergleich zu herkömmlichen ähnlichen Produkten ist das Die Leistung ist stabiler und zuverlässiger.
V11-M und V11-L sind unterschiedliche Empfindlichkeiten, die individuell angepasst werden können Bedürfnisse des Benutzers.
Diese Serie von Sensormodulen ist ideal für die automatische Beleuchtung. Sicherheitsdomäne Verhaltens-Intrusion-Detection-Sensor.
Wir haben das interne Layout neu berechnet und neu angeordnet, um es noch übersichtlicher zu gestalten sinnvoll. Machen Sie die Hauptfrequenz des Sensors stabiler. Das sind Das Design unseres A deckt einen größeren Bereich an Umgebungstemperaturen ab.
V11-H hat ein geringeres Rauschen, eine höhere Auflösung und eine höhere Empfindlichkeit. Eingebaut antistatische Funktion. Im Vergleich zu herkömmlichen ähnlichen Produkten ist das Die Leistung ist stabiler und zuverlässiger.
V11-M und V11-L sind unterschiedliche Empfindlichkeiten, die individuell angepasst werden können Bedürfnisse des Benutzers.
Diese Serie von Sensormodulen ist ideal für die automatische Beleuchtung. Sicherheitsdomäne Verhaltens-Intrusion-Detection-Sensor.
Gemäß EN 300440, EN 62479
RED-Richtlinie – 2014/53/EU
Gemäß FCC Teil 15.249
Gemäß EN 62321, ROHS-Richtlinie – 2011/65/EU
Gemäß REACH-Richtlinie – 1907/2006/EG
RED-Richtlinie – 2014/53/EU
Gemäß FCC Teil 15.249
Gemäß EN 62321, ROHS-Richtlinie – 2011/65/EU
Gemäß REACH-Richtlinie – 1907/2006/EG

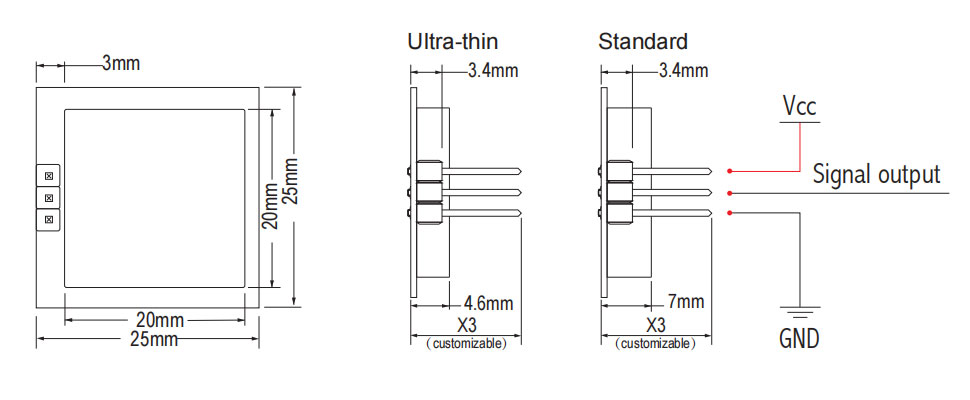

Produktgröße
Technische Parameter
| Parameter | Notizen | Min | Typ | Max | Einheiten |
| Versorgungsspannung | Vcc | 3.0 | 5.0 | 5.25 | V |
| Aktueller Verbrauch | lcc | 20 | 35 | 38 | mA |
| Betriebsmodus | Angetrieben durch PWM kann der Arbeitsstrom auf 3–15 mA gesteuert werden | ||||
| Impulsbreite | Tpulse | 10 | μs | ||
| Betriebstemperatur | Spitze | -30~+85 +100 (max.) | ℃ | ||
| Lagertemperatur | Tstg | -10 | +60 | ℃ | |
| Stabile Zeit |
|
<5 |
|
μSek | |
| Frequenzeinstellung | f | 24.000 | 24.125 | 24.250 | GHz |
| Strahlungsleistung (EIRP) | Schmollen | <2,0 | <2,5 | <3,0 | mW |
| Luftfeuchtigkeit bei der Lagerung | 45 % ~ 65 % | RH | |||
WARNUNG: Der tatsächliche Erfassungsbereich hängt von der Signalverstärkung des Schaltkreises und dem Gesamtlayout der PCBA ab und die Schwelle der MCU.
Hinweis 1: Die abgestrahlten Emissionen entsprechen den FCC- und CE-Vorschriften.
Hinweis 2: Die empfangene Signalstärke (RSS) wird bei einem gesamten 1-Wege-Pfadverlust von 70 dB gemessen.
Hinweis 3: Die Rauschspannungen werden von 10 Hz bis 100 Hz am Ausgangsanschluss in einer reflexionsarmen Kammer gemessen.
Hinweis 4: Impulsbetrieb
