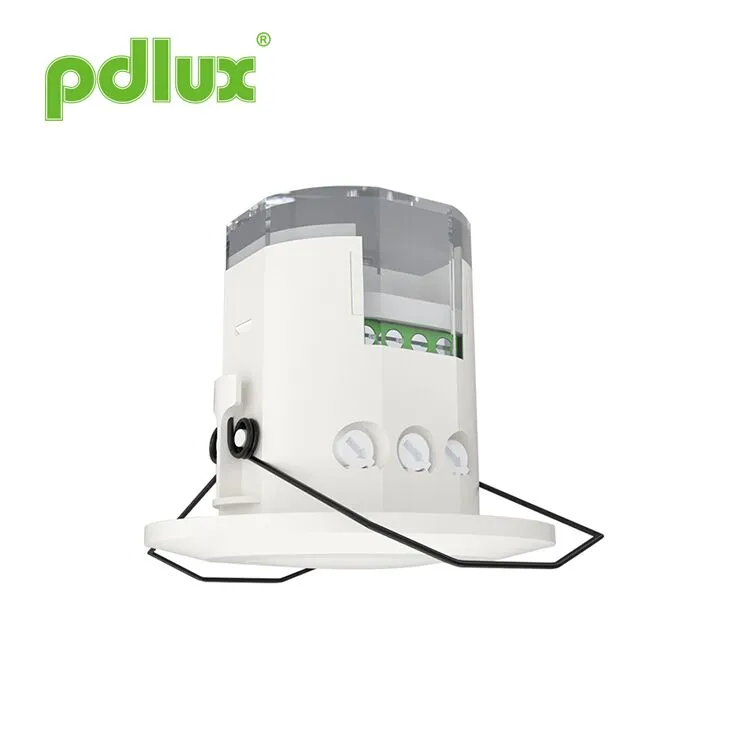

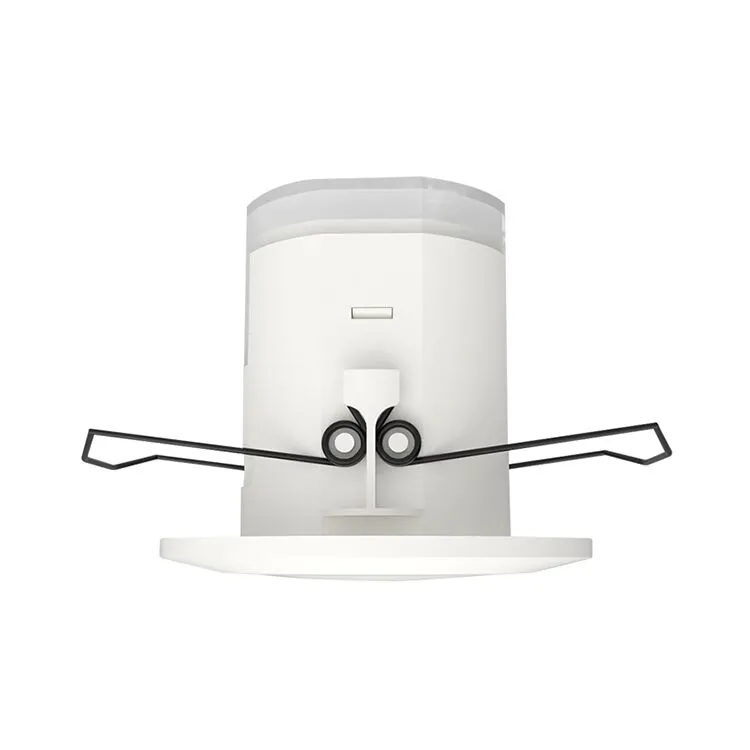

Doppler -Radarsensor
Der Doppler -Radarsensor kann in Glas, Kunststoff und Holz eindringen, sodass der Mikrowellensensor im Schatten aus einer bestimmten Dicke von Glas, Kunststoff oder Holz installiert werden kann. Die Anwendung in Beleuchtung kann beispielsweise nur dann, wenn die Verbindung wie unten gezeigt hergestellt wird, die gemeinsamen Beleuchtungen in automatische Erkennungsbeleuchtung umwandeln.
Modell:PD-MV1018A
Anfrage absenden
Zusammenfassung
Dies ist ein digitaler Mikrowellensensor für Hi-Precision, dessen Nachweisbereich 360 ° und die Arbeitsfrequenz 5,8 GHz beträgt. Es basiert auf dem Doppler -Prinzip, das das Emission und das Empfangen integriert. Es übernimmt die MCU (Micro Control Unit), die seine Präzision erheblich erhöht und die Fehlerrate verringert. Es ist zart im Aussehen und kompakt in der Struktur. Es kann unabhängig voneinander an die Lasten angeschlossen oder in den Beleuchtungen mit Lampenschirm aus Glas oder Kunststoff einfach installiert werden. Es ist weit verbreitet im Durchgang, im Waschraum, im Aufzug, im Haushalt oder in anderen öffentlichen Bereichen für Sicherheitsschutz oder Energieeinsparung. Dies gilt für mehrere technische Patente und ist die perfekte Wahl für Ihr intelligentes Leben.
Merkmale
1.Non-Radiation Schaden: Die Sendungsleistung ist niedriger als 0,3 MW, was dem menschlichen Körper keinen Schaden zufügt.
2. Umgangs und stabile Leistung: Es wendet die RC -Filterung und die digitale Filterung in der digitalen Verarbeitung an. Es verwendet auch die digitale Null-Trigger-Technologie, dh bei Nullpunkt wird es automatisch verbunden oder automatisch abgeschlossen. Es verwendet das TYCO-Hochleistungsrelais, um die Ausgabe zu steuern, was seine zuverlässige Leistung gewährleistet. Es nimmt Power Management Chip an, um seine stabile Leistung in 100-240VAC zu gewährleisten.
Spezifikationen
|
Stromquelle: 100-240VAC Leistungsfrequenz: 50/60 Hz Nennlast: 1600W Max.Tungsten (220-240VAC) 400W Max.Fluorescent & LED (220-240VAC) 1000W Max.Tungsten (100-130 VAC) 250W Max.fluorescent & LED (100-130 VAC) Übertragungsleistung: <0,2 MW Arbeitstemperatur: -15 ° C ~+70 ° C. |
Schutzstufe: IP20, Klasse II Zeiteinstellung: 8 Sekunden bis 12 Minuten (einstellbar) Nachweiswinkel: 360 ° Erkennungsbereich: 2-10 m (Radien) (einstellbar) Light-Ostrol: 2-2000LUX (einstellbar) Installationssitz: Innenräume, Deckenmontage HF -System: 5,8 GHz CW Elektrische Welle, ISM -Band |

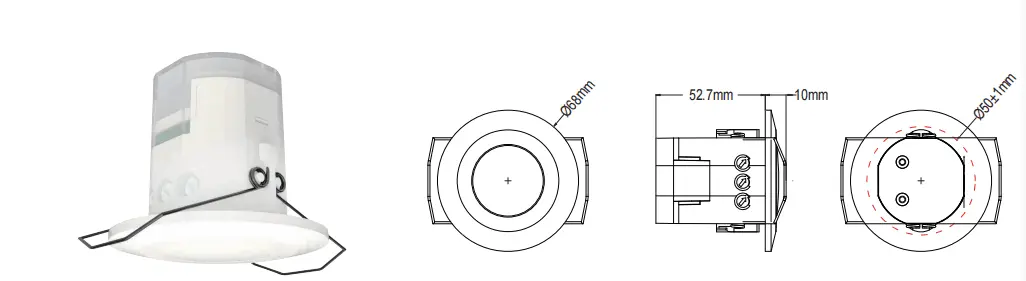

Sensorinformationen
Anwendungen
Die Mikrowelle kann in Glas, Kunststoff und Holz eindringen, sodass der Mikrowellensensor im Schatten aus einer bestimmten Dicke von Glas, Kunststoff oder Holz installiert werden kann. Die Anwendung in Beleuchtung kann beispielsweise nur dann, wenn die Verbindung wie unten gezeigt hergestellt wird, die gemeinsamen Beleuchtungen in automatische Erkennungsbeleuchtung umwandeln.
Sie können einen oder mehrere innerhalb der Decke oder des Bodens installieren, um den gesamten Durchgang zu steuern.
Freundliche Erinnerung: Wenn Sie zwei oder mehr Mikrowellen zusammenbauen, müssen Sie 4 Meter von einem anderen von einem anderen abhalten, ansonsten führt die Interferenz unter ihnen zu einer Fehlerreaktion.
Setzen Sie die Art und Weise ein: Potentiometer
| Einstellung der Erkennungsbereich (Empfindlichkeit) | |
|
Der Erkennungsbereich ist der Begriff, mit dem die Radien des ungefähren Kreisgusss auf dem Grundstück in der Höhe von 2,5 m installiert werden. Um den Knopf vollständig gegen den Uhrzeigersinn zu drehen, ist der themeninische Bereich vollständig im Uhrzeigersinn maximal. |
|
HINWEIS: Der obige Erkennungsbereich wird im Fall einer Person, die zwischen 1,6 m ~ 1,7 m groß ist und sich mit einer Geschwindigkeit von 1,0 ~ 1,5 m/s bewegt. Wenn sich die Statur, die Figur und die Bewegungsgeschwindigkeit der Person ändern, ändert sich auch der Erkennungsbereich.
Beachten Sie: Wenn Sie dieses Produkt verwenden, passen Sie bitte die Empfindlichkeit (Erkennungsbereich) an einen geeigneten Wert an, aber das Maximum, um die abnormale Reaktion zu vermeiden, die durch die einfache Erkennung der falschen Bewegung durch die Blasen und Vorhänge, kleine Tiere oder die Störung des Stromnetzes und der elektrischen Geräte verursacht wird. Alle oben genannten werden zur Fehlerreaktion führen. Wenn das Produkt nicht normal funktioniert, versuchen Sie bitte, die Empfindlichkeit angemessen zu senken, und testen Sie es dann. Die menschliche Bewegung führt zu der Sensorinduktion. Wenn Sie also die Funktionstests unterhalten, lassen Sie bitte die Induktionsregion und machen Sie keine Bewegung, um die kontinuierliche Arbeit des Sensors zu verhindern.
Freundliche Erinnerung: Wenn Sie zwei oder mehr Mikrowellen zusammenbauen, müssen Sie 4 Meter von einem anderen von einem anderen abhalten, ansonsten führt die Interferenz unter ihnen zu einer Fehlerreaktion.
|
|
| Zeiteinstellung | |
|
Es kann von 8 Sekunden (vollständig gegen den Uhrzeigersinn drehen) auf 12 Minuten definiert (vollständig im Uhrzeigersinn). Alle vor dieser Zeit erkannten Bewegung starten den Timer erneut. Es ist regelmäßig, die kürzeste Zeit für die Anpassung des Erkennungsbereichs und für die Durchführung des Walk -Tests auszuwählen. |
|
HINWEIS: Wenn das Licht automatisch ausgeschaltet wird, dauert es 1 Sekunde, bis der Sensor eine weitere Bewegung erfasst, dh nur 1 Sekunden später erfasst das Licht kann automatisch sein. Es dient hauptsächlich für die Einstellung der Verzögerungszeit ab dem Moment, in dem das Signal erfasst und nach dem leichten Auto-Off leichte leichte Signal angeht. Sie können die Verzögerungszeit auf Ihren praktischen Bedarf definieren. Aber Sie sollten die Verzögerungszeit für die Energieeinsparung besser senken, da der Mikrowellensensor die Funktion der kontinuierlichen Erfassung hat, dh jede Bewegung, die vor der Verzögerungszeit erfasst wird, startet den Timer erneut und das Licht wird nur dann angehalten, wenn sich im Erkennungsbereich ein Menschen im Erkennungsbereich befindet.
|
|
| Lichtkontrolleinstellung | |
|
Es kann im Bereich von 2 bis 2000 Lux definiert werden. Um den Knopf vollständig gegen den Uhrzeigersinn zu drehen, beträgt etwa 2 Lux, der im Uhrzeigersinn ca. 2000 Lux. Wenn Sie die Erkennungszone einstellen und den Walk-Test bei Tageslicht durchführen, sollten Sie den Knopf vollständig im Uhrzeigersinn drehen. |
| HINWEIS: Bitte stellen Sie die drei funktionalen Knöpfe nicht auf Überschuss ein. Das liegt daran, dass die drei funktionalen Knöpfe direkt an die Komponenten angeschlossen wurden. In jedem der drei Komponenten befindet sich ein kleiner Stopper. Wenn Sie die Knöpfe von Anfang bis Ende einstellen, wird der übermäßige Kurven den Stopper beschädigt und zu den 360 ° -Erstop-Drehungen führen. Die Einstellbereichsgrenze beträgt 270 °. Bitte achten Sie darauf. | |
Installation
Schalten Sie die Leistung aus.
Setzen Sie Gewinderöhrchen in das Netzkabel und die Steuerung.
Schließen Sie die Leistung und die Last mit dem Sensor gemäß dem Verbindungsleitungsdiagramm an.
Drehen Sie die Knöpfe auf die idealen Bedingungen
(Bitte definieren Sie die Einstellungen gemäß der oben genannten Einstellung ein genannter Teil.).
1 、 Die Installation auf dem Schaukelobjekt führt zur Fehlerreaktion.
2 、 Der durch Wind geblasene Schüttelvorhang führt zu einer Fehlerreaktion. Bitte wählen Sie den geeigneten Ort für die Installation aus.
3 、 Die Installation, wenn der Verkehr beschäftigt ist, führt zu einer Fehlerreaktion.
4 、 Die Funken, die von einigen Geräten in der Nähe erzeugt werden, führen zu einer Fehlerreaktion.
Fehler und die Lösung
| Fehler | Scheiternsursache | Lösung |
| Die Last funktioniert nicht. | Die Lichtbeleuchtung wird falsch eingestellt. | Passen Sie die Einstellung der Last an. |
| Die Last ist gebrochen. | Ändern Sie die Last. | |
| Die Kraft ist aus. | Die Kraft einschalten. | |
| Die Last funktioniert ständig. | Es gibt ein kontinuierliches Signal im Bereich der Erkennung. | Überprüfen Sie die Einstellungen des Erkennungsbereichs. |
| Die Last funktioniert, wenn kein Bewegungssignal erkannt wird. | Die Lampe ist nicht gut installiert, so dass der Sensor zuverlässige Signale nicht erkennt. | Stellen Sie den Installationsort neu an. |
| Das bewegliche Signal wird vom Sensor erkannt (Bewegung hinter der Wand, die Bewegung kleiner Objekte usw.) | Überprüfen Sie die Einstellungen des Erkennungsbereichs. | |
| Die Last funktioniert nicht, wenn das Bewegungssignal erkannt wird. | Die Bewegungsgeschwindigkeit ist zu schnell oder der definierte Erkennungsbereich ist zu klein. | Überprüfen Sie die Einstellungen des Erkennungsbereichs. |
● Bitte bestätigen Sie mit der Präfessioninstallation.
● Aus Sicherheitsgründen senken Sie bitte die Stromversorgung vor dem Installations- und Entfernungsvorgang.
● Alle durch einen unsachgemäßen Betrieb verursachten Verluste, der Hersteller führt keine Verantwortung durch.
Wir sind bestrebt, die Produktqualität und -zuverlässigkeit zu fördern. Alle elektronischen Komponenten haben jedoch bestimmte Wahrscheinlichkeiten, um unwirksam zu werden, was einige Probleme verursacht. Beim Entwerfen haben wir auf redundante Entwürfe geachtet und Sicherheitsquoten angenommen, um Probleme zu vermeiden.
Diese Anweisung sollte ohne unsere Erlaubnis nicht für andere Zwecke kopiert werden.
