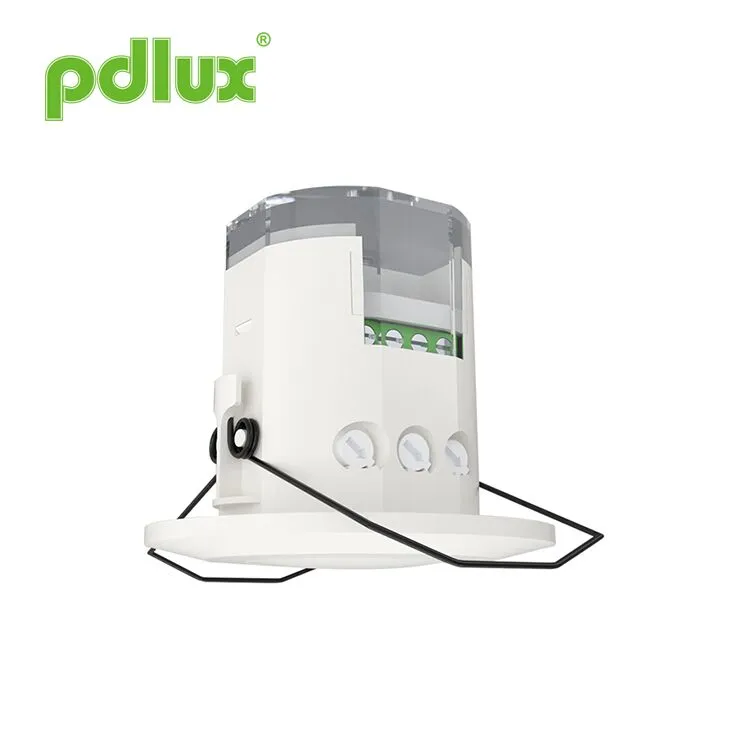

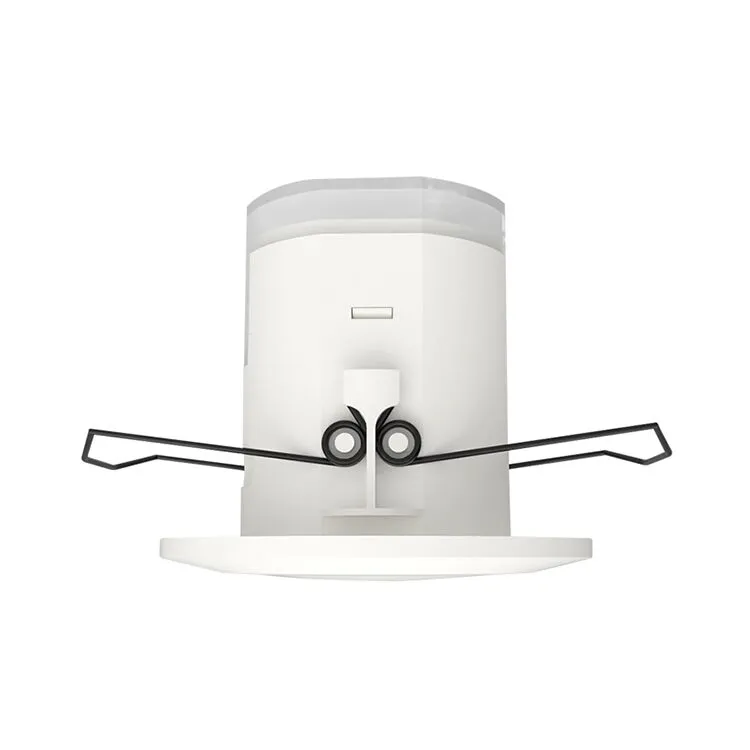

Doppler-Radar-Mikrowellen-Bewegungssensor

Doppler-Radar-Mikrowellen-Bewegungssensoren werden häufig in Durchgängen, Waschräumen, Aufzügen, Haushalten oder anderen öffentlichen Bereichen zum Schutz der Sicherheit oder Energieeinsparung eingesetzt. Es ist für mehrere technische Patente angemeldet und die perfekte Wahl für Ihr intelligentes Leben.

Modell:PD-MV1018B

Anfrage absenden

Doppler-Radar-Mikrowellen-Bewegungssensor

Zusammenfassung
Dies ist ein hochpräziser digitaler Mikrowellensensor mit einem Erfassungsbereich von 360° und einer Arbeitsfrequenz von 5,8 GHz. Es basiert auf dem Doppler-Prinzip, das Senden und Empfangen integriert. Es verfügt über eine MCU (Micro Control Unit), die die Präzision erheblich erhöht und die Fehlerrate verringert. Es hat ein zartes Aussehen und eine kompakte Struktur. Sie kann unabhängig an die Verbraucher angeschlossen oder mit einem Lampenschirm aus Glas oder Kunststoff einfach in die Beleuchtung eingebaut werden. Es wird häufig in Durchgängen, Waschräumen, Aufzügen, Haushalten oder anderen öffentlichen Bereichen zum Schutz der Sicherheit oder zur Energieeinsparung eingesetzt. Es ist für mehrere technische Patente angemeldet und die perfekte Wahl für Ihr intelligentes Leben.

Merkmale
1. Keine Strahlungsschäden: Die Sendeleistung beträgt weniger als 0,3 mW, was dem menschlichen Körper keinen Schaden zufügt.
2. Zuverlässige und stabile Leistung: Es wendet die RC-Filterung und die digitale Filterung bei der digitalen Verarbeitung an. Es nutzt auch die digitale Nullauslösetechnologie, d. h. am Nullpunkt wird es automatisch verbunden oder getrennt. Es verwendet das Tyco-Hochleistungsrelais zur Steuerung des Ausgangs, was seine zuverlässige Leistung gewährleistet. Es verwendet einen Energieverwaltungschip, um eine stabile Leistung bei 100–240 V Wechselstrom zu gewährleisten.

Spezifikationen

Stromquelle: 100–240 VAC
Netzfrequenz: 50/60 Hz
Nennlast: 1100 W max. Wolfram (220–240 VAC)
Max. 550 W Leuchtstofflampen und LEDs (220–240 VAC)
550 W Max. Wolfram (100-130 VAC)
Max. 275 W Leuchtstofflampen und LEDs (100–130 VAC)
Sendeleistung: <0,2 mW
Arbeitstemperatur: -15°C~+70°C
Schutzstufe: IP20, Klasse II
Zeiteinstellung: 8 Sek. bis 12 Min. (einstellbar)

Erfassungswinkel: 360° (Deckenmontage),
180° (Wandinstallation)
Erfassungsbereich: 2-10 m (Radien) (einstellbar)、
(Deckeninstallation)
25 m max. (Radien) (einstellbar)
(Wandinstallation)
Lichtsteuerung: 2-2000LUX (einstellbar)
Montageort: Innenbereich, Deckenmontage
HF-System: elektrische 5,8-GHz-CW-Welle, ISM-Band

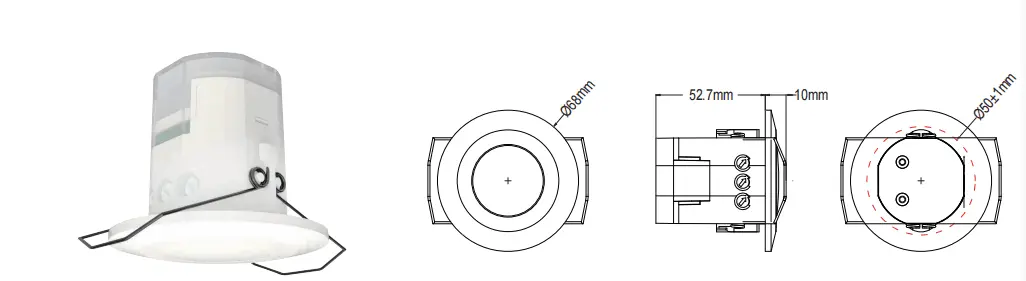

Sensorinformationen

Anwendungen
Mikrowellen können Glas, Kunststoff und Holz durchdringen, daher kann der Mikrowellensensor im Schirm aus Glas, Kunststoff oder Holz einer bestimmten Dicke installiert werden. Zum Beispiel bei der Anwendung in Beleuchtungen: Nur wenn Sie die Verbindung wie unten gezeigt herstellen, können Sie die gewöhnlichen Beleuchtungen in Beleuchtungen mit automatischer Erkennung umwandeln.

Sie können einen oder mehrere in der Decke oder im Boden installieren, um den gesamten Durchgang zu steuern.
Freundliche Erinnerung: Wenn Sie zwei oder mehr Mikrowellen zusammen installieren, müssen Sie einen Abstand von 4 Metern voneinander einhalten, da sonst die Interferenz zwischen ihnen zu einer Fehlerreaktion führt.

Einstellungsmethode eins: Potentiometer

Einstellung des Erfassungsbereichs (Empfindlichkeit)
	Mit der Erfassungsreichweite werden die Radien des annähernd kreisförmigen Wurfs auf den Boden bei einer Installation in einer Höhe von 2,5 m beschrieben. Den Knopf vollständig gegen den Uhrzeigersinn zu drehen ist der minimale Bereich, vollständig im Uhrzeigersinn ist der maximale Bereich.
Notiz:Der obige Erfassungsbereich wird bei einer Person erreicht, die zwischen 1,6 m und 1,7 m groß ist und eine mittlere Figur hat und sich mit einer Geschwindigkeit von 1,0 bis 1,5 m/Sek. bewegt. Wenn sich Statur, Figur und Bewegungsgeschwindigkeit einer Person ändern, ändert sich auch der Erfassungsbereich. Beachten:Wenn Sie dieses Produkt verwenden, stellen Sie bitte die Empfindlichkeit (Erkennungsreichweite) auf einen angemessenen, jedoch maximalen Wert ein, um eine abnormale Reaktion zu vermeiden, die durch die einfache Erkennung falscher Bewegungen durch wehende Blätter und Vorhänge, kleine Tiere oder Störungen des Stromnetzes verursacht wird. elektrische Ausrüstung. Alle oben genannten Punkte führen zur Fehlerreaktion. Wenn das Produkt nicht normal funktioniert, versuchen Sie bitte, die Empfindlichkeit entsprechend zu verringern, und testen Sie es dann. Menschliche Bewegungen führen zu einer Sensorinduktion. Wenn Sie sich also im Funktionstest befinden, verlassen Sie bitte den Induktionsbereich und führen Sie keine Bewegungen aus, um dies zu verhindern die sensor kontinuierliche arbeit. Freundliche Erinnerung:Wenn Sie zwei oder mehr Mikrowellen zusammen installieren, müssen Sie einen Abstand von 4 Metern voneinander einhalten, da sonst die Interferenz zwischen ihnen zu einer Fehlerreaktion führen kann.
Zeiteinstellung
	Sie kann zwischen 8 Sekunden (vollständig gegen den Uhrzeigersinn drehen) und 12 Minuten (vollständig im Uhrzeigersinn drehen) eingestellt werden. Jede Bewegung, die vor Ablauf dieser Zeit erkannt wird, startet den Timer neu. Es wird empfohlen, für die Anpassung des Erfassungsbereichs und die Durchführung des Gehtests die kürzeste Zeit zu wählen.
NOTIZ:Wenn das Licht automatisch ausgeschaltet wird, dauert es 1 Sekunde, bis der Sensor bereit ist, eine weitere Bewegung zu erkennen. Das heißt, nur ein Signal, das 1 Sekunde später erkannt wird, kann das Licht automatisch einschalten. Es dient hauptsächlich der Einstellung der Verzögerungszeit vom Moment der Signalerkennung und dem automatischen Einschalten des Lichts bis zum automatischen Ausschalten des Lichts. Sie können die Verzögerungszeit entsprechend Ihren praktischen Anforderungen definieren. Um Energie zu sparen, sollten Sie jedoch die Verzögerungszeit verringern, da der Mikrowellensensor eine kontinuierliche Erfassungsfunktion hat, d. h. jede Bewegung, die vor Ablauf der Verzögerungszeit erkannt wird, startet den Timer neu und das Licht bleibt an Nur wenn sich ein Mensch im Erfassungsbereich befindet.
Lichtsteuerungseinstellung
	Es kann im Bereich von 2 bis 2000 LUX definiert werden. Das vollständige Drehen des Knopfes gegen den Uhrzeigersinn beträgt etwa 2 Lux, das vollständige Drehen im Uhrzeigersinn etwa 2000 Lux. Wenn Sie den Erfassungsbereich anpassen und den Gehtest bei Tageslicht durchführen, sollten Sie den Knopf vollständig im Uhrzeigersinn drehen.
Notiz:Bitte stellen Sie die drei Funktionsknöpfe nicht zu stark ein. Das liegt daran, dass die drei Funktionsknöpfe direkt mit den Komponenten verbunden waren. In jeder der drei Komponenten befindet sich ein kleiner Stopper. Wenn Sie die Knöpfe von Anfang bis Ende verstellen, beschädigt eine übermäßige Drehung den Stopper und führt zu einer 360°-Drehung ununterbrochen umdrehen. Der Einstellbereich liegt bei 270°, bitte beachten Sie dies.

Installation
Schalten Sie den Strom aus.
Setzen Sie Gewindeschläuche in das Netzkabel und die Steuerleitung ein.
Verbinden Sie die Leistung und die Last gemäß dem Anschlussplan mit dem Sensor.
Drehen Sie die Knöpfe auf die idealen Bedingungen
(Bitte definieren Sie die Einstellungen gemäß dem oben erwähnten Teil EINSTELLUNGSART 1.)

1、Die Installation auf dem Schaukelobjekt führt zu einer Fehlerreaktion.
2、Der vom Wind geblasene zitternde Vorhang führt zu einer Fehlerreaktion. Bitte wählen Sie den geeigneten Installationsort aus.
3、Die Installation an einem Ort mit hohem Datenverkehr führt zu einer Fehlerreaktion.
4、Die von einigen in der Nähe befindlichen Geräten erzeugten Funken führen zu einer Fehlerreaktion.

Fehler und die Lösung

Fehler	Fehlerursache	Lösung
Die Ladung funktioniert nicht.	Lichtbeleuchtung ist falsch eingestellt.	Passen Sie die Einstellung der Last an.
	Die Ladung ist kaputt.	Ändern Sie die Ladung.
	Der Strom ist ausgeschaltet.	Schalten Sie den Strom ein.
Die Ladung funktioniert die ganze Zeit.	Im Bereich der Detektion liegt ein kontinuierliches Signal vor.	Überprüfen Sie die Einstellungen des Erkennungsbereichs.
Die Last funktioniert, wenn kein Bewegungssignal erkannt wird.	Die Lampe ist nicht richtig installiert, sodass der Sensor keine zuverlässigen Signale erkennt.	Passen Sie den Installationsort neu an.
	Bewegungssignale werden vom Sensor erfasst (Bewegung hinter der Wand, Bewegung kleiner Objekte usw.)	Überprüfen Sie die Einstellungen des Erkennungsbereichs.
Die Last funktioniert nicht, wenn ein Bewegungssignal erkannt wird.	Die Bewegungsgeschwindigkeit ist zu hoch oder der definierte Erfassungsbereich ist zu klein.	Überprüfen Sie die Einstellungen des Erkennungsbereichs.

● Bitte bestätigen Sie die professionelle Installation.
● Aus Sicherheitsgründen unterbrechen Sie bitte vor Installations- und Demontagearbeiten die Stromversorgung.
● Für Verluste, die durch unsachgemäße Bedienung entstehen, übernimmt der Hersteller keine Haftung.

Wir sind bestrebt, die Produktqualität und -zuverlässigkeit zu fördern. Es besteht jedoch eine gewisse Wahrscheinlichkeit, dass alle elektronischen Komponenten unwirksam werden, was zu Problemen führen kann. Bei der Entwicklung haben wir auf redundante Designs geachtet und Sicherheitsquoten festgelegt, um Probleme zu vermeiden.
Diese Anleitung darf ohne unsere Genehmigung nicht für andere Zwecke kopiert werden.
