24-GHz-Heimsicherheits-Einbruchradarsensor

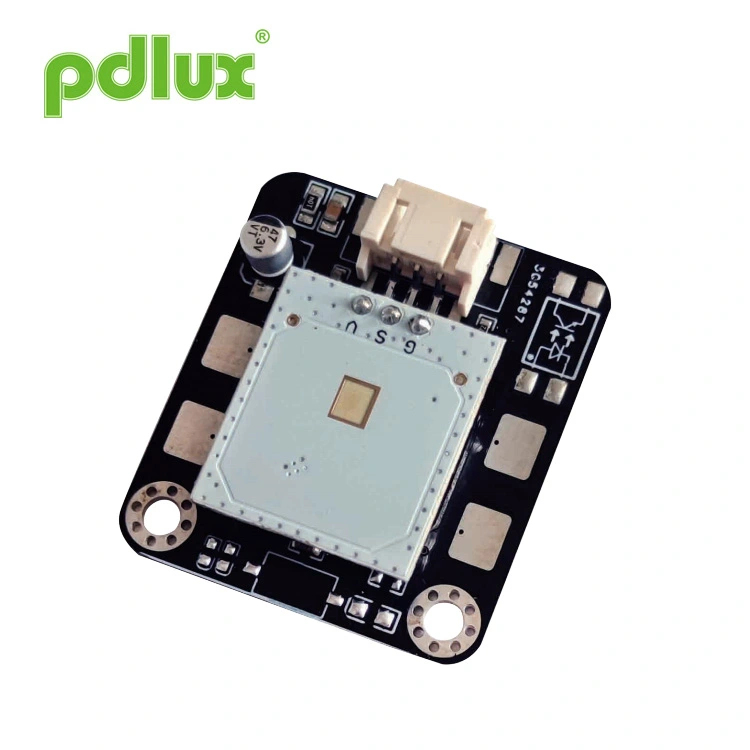

Das PD-V18-M1 ist ein Anwendungsmodul bestehend aus einem Super-Millimeterwellensensor und einer Verstärkerschaltung + MCU Entwickelt für die berührungslose Steuerung. Es kann auch als Controller-Modul zur Wellenerkennung im Nahbereich bezeichnet werden. Seine Anwendung Die Szenarien sind sehr umfangreich. Sie können die elektrische Arbeit steuern oder mit einer Handbewegung in verschiedenen Winkeln ausschalten 10-30cm, und Sie können sogar mit der Anzahl der Schaukeln unterschiedliche Produktionen erzeugen. Zum Beispiel: eine Schaukel zum Öffnen die elektrische Tür; zwei Schaukeln zum Öffnen der Beleuchtungsanlage.

Besonders nach der Taufe der Epidemie gibt es bei den Menschen einen herzlichen Widerstand gegen die öffentliche Kontaktvermittlung. Es ist dafür Aus diesem Grund haben wir ein Wellensensorsystem entwickelt, das auch auf ähnliche elektrische und elektronische Anwendungen angewendet werden kann Produkte, damit Sie mehr Raum für Fantasie haben.

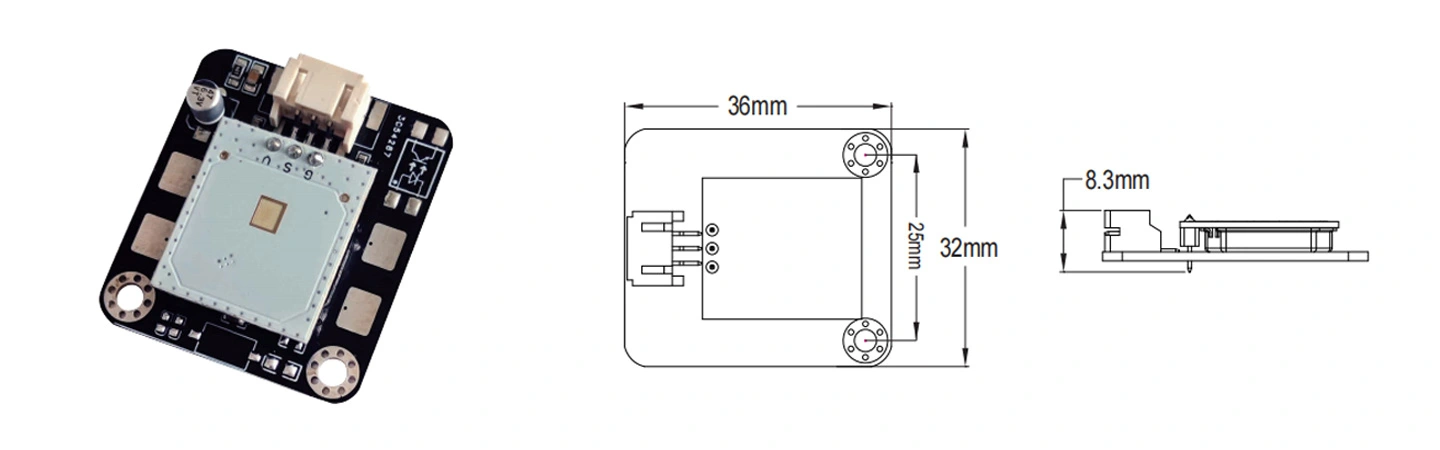

Hierbei handelt es sich um ein Anwendungsmodul, das speziell für die berührungslose Steuerung entwickelt wurde. Zu Beginn des Entwurfs haben wir uns voll und ganz darauf eingelassen Wir haben die Anwendung von Produkten in verschiedenen Produkten berücksichtigt und daher speziell den mobilen Millimeterwellensensor entwickelt (24,125 GHz) Volumen in eine ultrakleine Größe, und die Signalverstärkungsschaltung und die MCU wurden auf einer Leiterplatte geplant, das kompakt und stabil war. Module, die im Bereich von 10–30 cm eingesetzt werden können, können Elektrogeräte steuern mit einer Handbewegung. Benutzer können es je nach Bedarf auf verschiedene Produkte anwenden. Der Schaltabstand kann individuell angepasst werden nach den Bedürfnissen des Kunden.

1. Um Schäden an der Ausrüstung zu vermeiden, ist Vorsicht geboten. Es sollten überhaupt ESD-Schutzmaßnahmen getroffen werden Phasen der Lagerung, Handhabung, Montage und Prüfung. Berühren Sie die Radarantenne und die Pins dieses Moduls nicht und tun Sie dies auch nicht
Berühren Sie die Stifte mit einem Multimeter, um zu messen. 2. Bei der Installation des PD-V18-M1 im Freien kann der Detektor das Regentropfensignal erkennen, wenn es regnet. Das heißt, der an einem regnerischen Tag im Freien installierte Radarwarner kann Regentropfen erkennen.

Aufgrund des verwendeten Millimeterwellensensors kann das Metallmaterial nicht vor dem Sensor verwendet werden, und als Material des Gehäuses muss technischer Kunststoff verwendet werden. Da es sich um einen kleinen Leistungssignal-Transceiver handelt, weist die Dicke des Gehäuses auch einen gewissen Unterschied in der Signaldämpfung auf. Vor der Bestellung muss der Benutzer die Einsatzumgebung und Anforderungen vollständig erläutern. Bei Bedarf können uns die zu installierenden Produkte zur Verfügung gestellt und von uns angepasst werden.
Die Wirkung dieses Produkts variiert geringfügig, wenn es mit verschiedenen Produkten verwendet wird. Anwender können auf Anfrage eine Version mit Empfindlichkeitstrimmung bestellen und spezielle Anforderungen können vorab mit PDLUX geklärt werden. Entsprechend den unterschiedlichen Anforderungen des Benutzers können unterschiedliche Sensoren und Softwarealgorithmen ausgewählt werden.

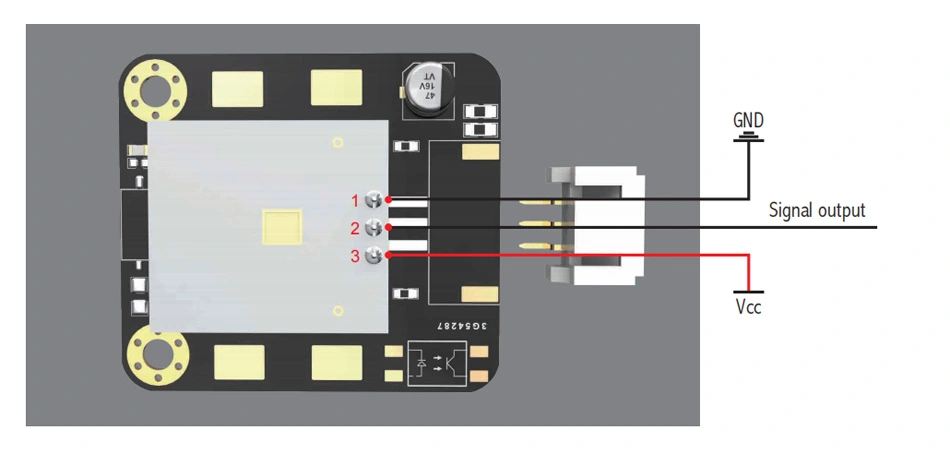

Dieses Modul kann mit einer störungsfreien Gleichstromversorgung von 3 V bis 5 V betrieben werden.

Was kann passieren:Wenn sich kein bewegliches Objekt innerhalb des Erfassungsbereichs bewegt, wird die geprüfte Fehlbedienung in der Regel durch eine starke Störquelle verursacht. Zum Beispiel Störungen durch das in Reihe geschaltete Netzkabel; Zum Beispiel Störungen durch Mobiltelefone; Zum Beispiel die starken Störungen durch den Lichtbogen beim Schweißen der Schweißmaschine. Bitte überprüfen Sie noch einmal, ob die oben genannten Störquellen vorhanden sind.
Es wird erwartet, dass die oben genannten Hinweise sorgfältig gelesen und verstanden werden.
