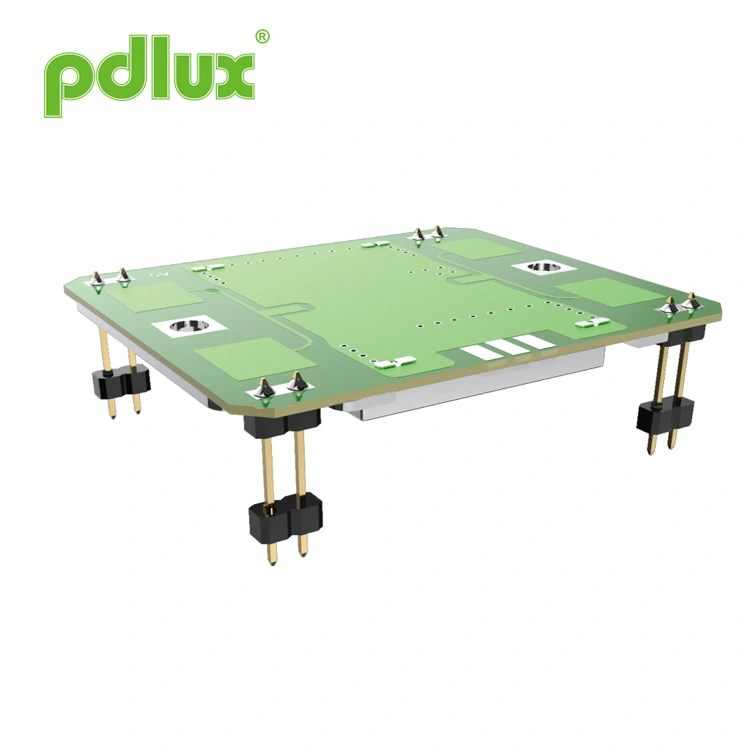

10,587 GHz Sicherheits-Mikrowellenradar-Sensormodul

Pdlux ist ein engagierter Lieferant von 10,587-GHz-Sicherheits-Mikrowellenradar-Sensormodulen, die im X-Band arbeiten (10,525-10,687 GHz, Frequenz je nach Region anpassbar). Ausgestattet mit einer Patch-Antenne, DRO, geringem Stromverbrauch und kompakter Größe bietet es sowohl eine Weitwinkel- (H-Ebene) als auch eine Schmalwinkel- (E-Ebene) Erkennung für eine flexible Montage. Über den PWM-Modus lässt sich der Stromverbrauch weiter reduzieren. Es ist RoHS-konform und eignet sich für Sicherheitssysteme, automatische Türen, Bewegungsbeleuchtung, IoT und Geschwindigkeitssensoren.

Modell:PD-V9H

Anfrage absenden

X-Band-Doppler-Sensorgeräte

PD-V9H

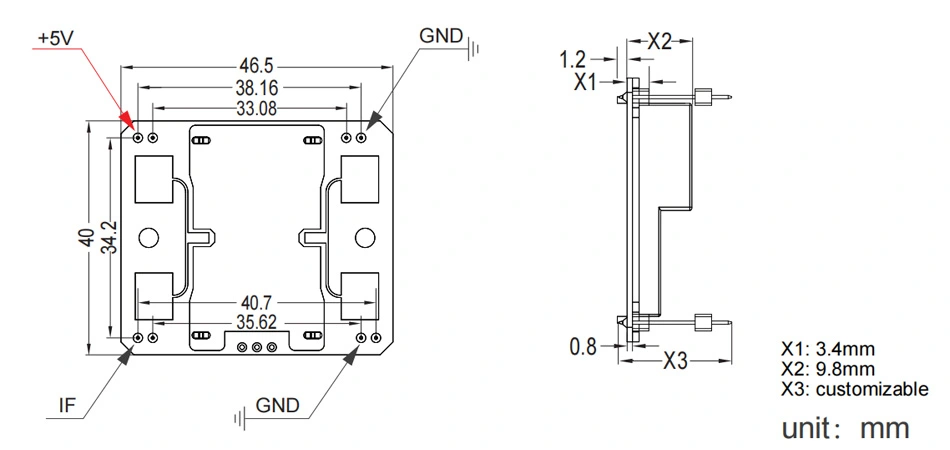

Größe

SIZE

Merkmale

- Frequenzeinstellung: 10,587 GHz ±10 M
- Inklusive Patch-Antenne
- DRO: Dielektrischer Resonator Oscilato
- Geringe Gleichstromaufnahme
- Kleine Größe
- RoHS-Konformität

Spezifikationen

Artikel	Spezifikationen
Frequenzeinstellung	10,587 GHz ±10 M
Zustand	Ta = +25 C, Vin = +5 VDC
Betriebsspannung	+5,0 ± 0,5 VDC
Betriebsstrom	<32 mA typ.
Ausgangsleistung	20 mW (13 dBm) E.I.R.P. typ.
Frequenzstabilität	±5 MHz max. (Ta: -30 bis +55 °C)
Empfindlichkeit der Rückflussdämpfung	-90 dBc typ.
Zweite harmonische Emission	-40 dBm Bereich
Antennenstrahlbreite (-3 dB)	E-Flugzeug	36 Grad nom. (Der theoretische Vollwinkel von 72 Grad)
	H-Flugzeug	72 Grad nom. (Der theoretische Vollwinkel von 144 Grad)
RF-Schnittstelle	Patch-Antenne
Temperaturbereich	-30 bis +55 C (Standard-Nutzungsbereich), -40 bis +80 C (Maximaler Nutzungsbereich)
Verordnung zur Einhaltung	-30 ETS 300 440

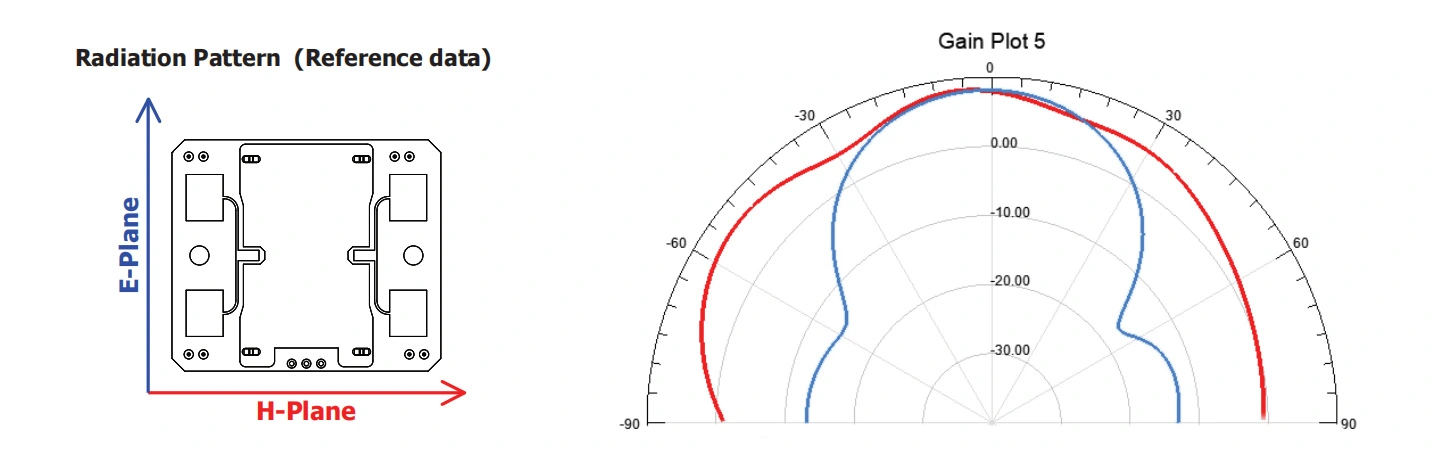

Strahlungsmuster

Kurze Einführung

Der Helligkeitssensor der PD-V9-Serie arbeitet im X-Band. Die Betriebsfrequenz liegt im Frequenzbereich von 10,525 GHz bis 10,687 GHz. Benutzer müssen Käufe auf der Grundlage individueller Anpassungen gemäß den Frequenzbestimmungen des Landes tätigen, in dem sie sich befinden gelegen. Beispiel: 10,525 GHz, 10,587 GHz, 10,687 GHz. Die Sensoren der PD-V9-Serie werden häufig in der Sicherheit und Überwachung eingesetzt Anwendungsprodukte, automatische Türsensoren, mobile Sensorleuchten, IoT-Sensoren, Geschwindigkeitssensoren und verschiedene mobile Sensoren Produkte.
Der Sensor verfügt über eine H-Plane-Großwinkelerkennung und eine Eplan-Kleinwinkelerkennung. Benutzer können den Sensor in verschiedenen Winkeln befestigen während des Gebrauchs benötigt. Wenn Benutzer möchten, dass der Arbeitsstrom des Sensors so gering wie möglich ist, können Sie den Stromversorgungsmodus einstellen des Sensors in den PWM-Modus (Duty Cycle), wodurch der Arbeitsstrom effektiv reduziert werden kann.

MÖGLICHE PROBLEME

Wenn Benutzer bei der Verwendung oder beim direkten Austausch des Originalsensors auf die folgenden Probleme stoßen.
1. Erster Gebrauch:
Wenn Sie den Sensor der PD-V9-Serie zum ersten Mal verwenden und auf eine hohe oder unzureichende Empfindlichkeit stoßen, sollten Sie dies tun Überprüfen Sie zunächst den Verstärkungseinstellungsstatus der Verstärkerschaltung. Und ob die Berechnungsmethode der MCU zur Signalverarbeitung verwendet wird ist angemessen. Im Allgemeinen ist es einfach, eine Lösung zu finden.

2. Mögliche Probleme, die beim direkten Austausch zuvor verwendeter Sensoren auftreten können:
Beim direkten Austausch zuvor verwendeter Sensoren kann es auch zu Problemen mit hoher und niedriger Empfindlichkeit kommen leicht gelöst. Es reicht aus, einfach die Verstärkungsschaltung zu erhöhen oder die Verstärkung der Verstärkungsschaltung zu verringern. Keine Notwendigkeit Betrachten Sie den Signalverarbeitungsalgorithmus der MCU.

Hilfe, die Anfänger möglicherweise benötigen, wenn sie Folgendes verwenden:
Wenn Sie bei der Verwendung der Sensoren der PD-V9-Serie auf Schwierigkeiten stoßen und Hilfe benötigen. Sie können uns per E-Mail kontaktieren. Im Allgemeinen können Antworten erhalten werden.

Produkteinführung:
Die Produkteinführung kann von PDLUX jederzeit bei Bedarf geändert und verbessert werden. Nicht unbedingt wird jeder rechtzeitig benachrichtigt.
